Peiriant Crimpio Blwch Cyffordd Panel Solar

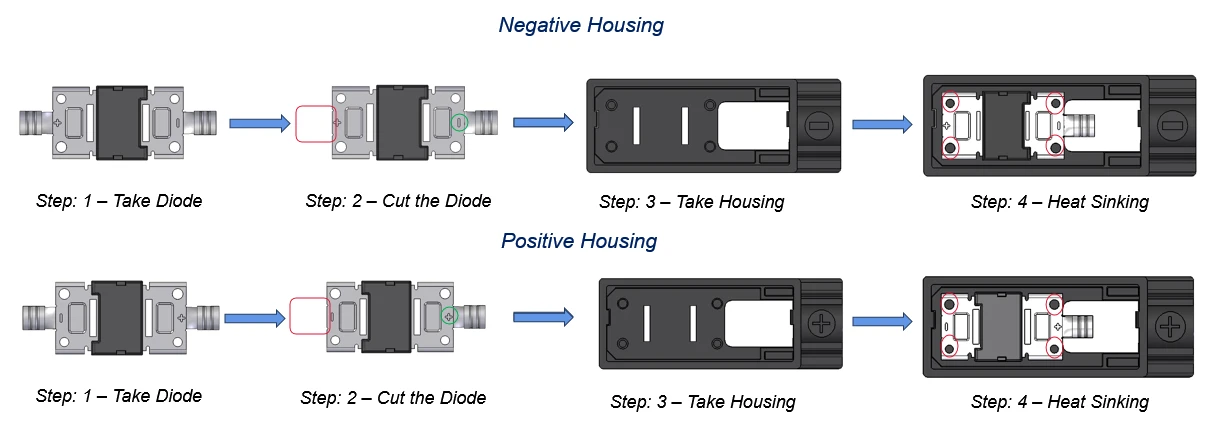

1. Cymerwch ddeuod:

Mae gweithredwr (neu beiriant dewis a lle mewn setiad lled-awtomataidd) yn adfer deuod.

2.Cut y deuod:

Mae arweinyddion y deuod (y gwifrau metel sy'n ymestyn o'r corff deuod) yn cael eu tocio i'r hyd cywir. Mae'r ddelwedd yn dangos amlinelliadau coch, o bosibl lle mae'r toriad yn digwydd. Mae torri manwl gywir yn hanfodol i sicrhau cyswllt ffit a thrydanol cywir.

3. Cymerwch dai:

Mae'r tai priodol (naill ai'r "tai negyddol" neu'r "tai positif") yn cael ei adfer.

Suddo 4.heat:

Mae'r deuod tocio yn cael ei fewnosod yn y tai. Mae'r cylchoedd coch yn debygol o nodi'r pwyntiau cyswllt lle mae'r plwm deuod yn gwneud cyswllt trydanol â rhannau metel yn y tai. Mae'r cam hwn hefyd yn darparu suddo gwres - trosglwyddo gwres i ffwrdd o'r deuod.

Polaredd: Mae'r broses yn amlwg wedi'i gwahanu i gamau "tai negyddol" a "thai positif", gan nodi bod polaredd y deuod (terfynellau cadarnhaol a negyddol) yn hollbwysig. Mae'r gorchuddion wedi'u cynllunio'n wahanol i sicrhau bod y deuod yn cael ei fewnosod yn gywir.

Cyswllt Trydanol: Mae'r cam "suddo gwres" yn awgrymu bod y deuod yn arwain yn gwneud cyswllt trydanol cadarn ag elfennau dargludol yn y tai. Mae hyn yn hanfodol i'r blwch cyffordd weithredu'n gywir.

Rheoli Ansawdd:

Archwiliad gweledol o'r deuodau cyn ac ar ôl torri.

Gwirio polaredd y deuod.

Sicrhau mewnosod a seddi yn iawn y deuod o fewn y tai.

O bosibl, profion trydanol i wirio'r cysylltiad.

Cynulliad pellach: Dim ond un rhan yw'r cynulliad blwch cyffordd cyffredinol. Ar ôl yr integreiddiad deuod hwn, byddai camau pellach, megis:

Cysylltu'r gwifrau mewnol.

Atodi'r blwch cyffordd â'r panel solar.

Potio neu selio'r blwch cyffordd i'w amddiffyn rhag yr amgylchedd.

Ychwanegu chwarennau cebl neu gysylltwyr.

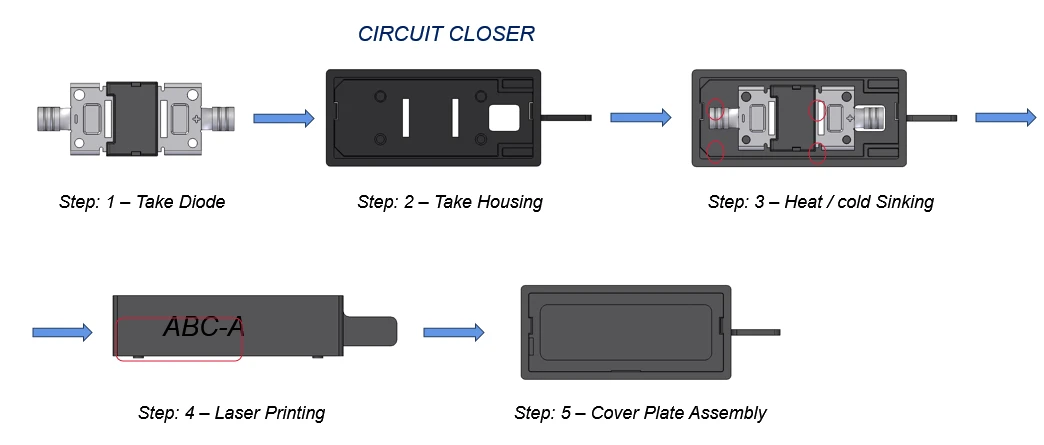

Cam 1: Cymerwch Deuod:

Mae deuod yn cael ei adfer (naill ai â llaw neu gan system awtomataidd).

Cam 2: Cymerwch dai:

Y tai priodol

Cam 3: Gwres / Sincio Oer:

Mae'r cam hwn yn cyfuno sawl gweithred:

Mewnosod Deuod: Mae'r deuod yn cael ei fewnosod yn y tai.

Cysylltiad trydanol: Mae arweinyddion y deuod yn cysylltu ag elfennau dargludol yn y tai.

Torri: Nid oes angen torri arweinwyr y deuod mwyach.

Cam 4: Argraffu Laser:

Mae'r tai wedi'i nodi â gwybodaeth adnabod (ee, "ABC-A") gan ddefnyddio system argraffu/engrafiad laser.

Cam 5: Cynulliad Plât Clawr:

Mae'r plât gorchudd ynghlwm wrth y tai, gan amgáu'r cydrannau mewnol.

1. Y deunyddiau crai sy'n ofynnol ar gyfer cynhyrchu'r offer hwn yw: corff blwch negyddol canolog a modiwlau cyfatebol (tiwbiau), blociau pwysau, ceblau gyda chysylltwyr wedi'u gosod.

2. Gwireddu swyddogaeth

① Bwydo'n awtomatig y corff blwch negyddol canolog. Bwydo'r modiwl yn awtomatig. Cynulliad ac yn bywiogi'r modiwl gyda'r corff bocs. Prawf perfformiad trydanol y corff canolradd, codio. Dadlwytho awtomatig.

② (Corff blwch positif a negyddol) Llawlyfr Cable Riveting, stripio cebl awtomatig, rhybedio (gyda synhwyrydd pwysau), sodro, archwiliad gweledol CCD, gosod bloc pwysau awtomatig, weldio uwchsonig awtomatig, profion perfformiad trydanol awtomatig, codio awtomatig, dadlwytho awtomatig.

3. Gofynion Offer

① Rhaid sgleinio pob rhan sy'n dod i gysylltiad â deunyddiau crai i sicrhau nad yw wyneb deunyddiau crai yn cael ei ddifrodi, ei grafu na'i grafu.

② Sicrhewch gymhareb cywasgu gwifren rhybed.

③ Mae gan weldio ultrasonic y bloc selio rym bondio o ddim llai na 350 n

④ Mesur trydanol ac integreiddio data cod. ⑤c/t: 4 eiliad.

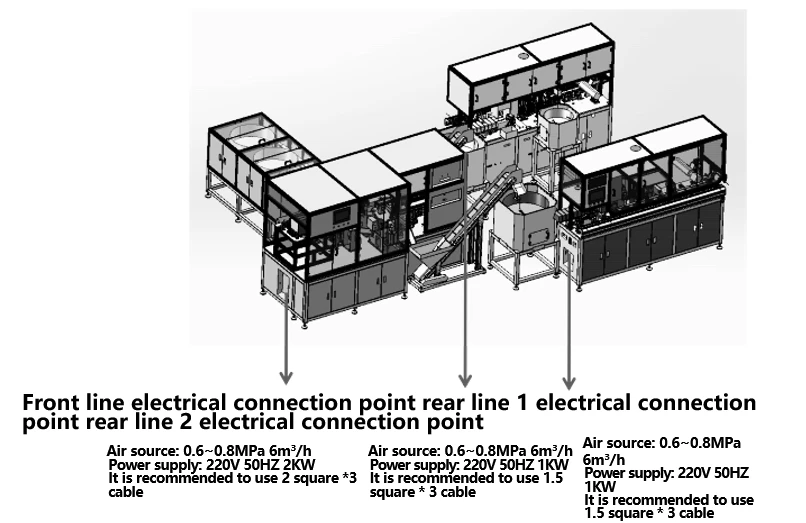

1. Mae'r llinell gynhyrchu yn addas ar gyfer prosesu ceblau ffotofoltäig yn awtomataidd. Mae'r llinell gynhyrchu yn llifo o'r chwith i'r dde a gall gyflawni stripio gwifren, crimpio terfynol, canfod CCD, edafu cysylltydd, troelli cnau, blwch cyffordd crimpio, canfod CCD

2. Diamedr Gwifren Cymwys: 4mm²

3. hyd llinell: 15 0 mm -600 mm, goddefgarwch ± 0.002 * l +1 mm;

4. Ystod Hyd Pel: 1-9 mm;

5. Rhythm cynhyrchu: yn fwy na neu'n hafal i 4 eiliad;

6. Maint y gwesteiwr: 1200 × 4000 × 2400mm

7. System Weithredu Peiriant Dynol: Mae'r rhyngwyneb sgrin touchable yn syml ac yn glir, gan ganiatáu ar gyfer rheolaeth gyflym ar weithrediad y peiriant. Gellir gosod a storio'r holl baramedrau yn hawdd, ac mae'r cyfarwyddiadau gweithredu yn cael eu harddangos mewn modd greddfol a syml trwy ddelweddau. Mae'n dod gyda swyddogaeth amddiffyn cyfrinair lefel 4- (gyda chaniatâd wedi'u rhannu'n weithredwr, rheoli ansawdd, technegydd, a rheolwr), golau nam, a chydlynu cod namau ar gyfer cynnal a chadw, gan sicrhau cynnal a chadw hawdd a lleihau costau;

8. Mae'r mwyafrif o weithfannau yn defnyddio cynhyrchion aeddfed i'w hintegreiddio i sicrhau sefydlogrwydd cynnyrch;

9. Mabwysiadu System Rheoli Modur Servo i sicrhau cywirdeb cynnyrch;

10. Gall y rhaglen storio hyd at 100 o ffeiliau a gellir ei chyrchu trwy ddewis rhif y rhaglen. Mae gweinydd y gronfa ddata yn casglu data cynhyrchu ac yn trefnu ansawdd ar gyfer y llinell gynhyrchu, gan ei gwneud yn gyfleus i'r system uwch (MES neu ERP) dynnu data ac olrhain data prosesu wrth gynhyrchu cynnyrch trwy'r rhwydwaith;
