Offer Cynhyrchu Cysylltydd Panel Solar

Mae ein llinell gynhyrchu cysylltydd panel solar yn cynnwys ystod gynhwysfawr o offer awtomataidd, gan weithio gyda'i gilydd i ddarparu proses effeithlon iawn. Mae'r system yn dechrau gyda phorthwr gwifren hyd sefydlog, gan ddosbarthu gwifren yn union. Mae peiriant bwydo gwifren (trosglwyddiad), gan ddefnyddio clampiau, yna'n cludo'r gwifrau wedi'u torri rhwng gweithfannau. Mae'r gorsafoedd hyn yn cynnwys peiriant torri a phlicio ar gyfer tynnu inswleiddiad, peiriant torri i atodi cysylltwyr, a gorsaf canfod maint crimp dewisol ar gyfer sicrhau ansawdd. Mae'r peiriant bwydo gwifren (trosglwyddiad) yn parhau i symud y cysylltwyr sydd wedi'u cydosod yn rhannol i'r peiriant edafu cysylltydd a'r peiriant troelli cnau, gan awtomeiddio'r camau cynulliad terfynol. Mae peiriant stripio cebl pwrpasol yn paratoi ceblau trwy gael gwared ar y siaced allanol. Daw'r broses i ben gyda pheiriant dosbarthu all-lein, sy'n didoli cysylltwyr gorffenedig yn awtomatig, gan wahanu cynhyrchion da (Iawn) oddi wrth unedau diffygiol (NG), sy'n gwarantu dim ond cysylltwyr o'r ansawdd uchaf sy'n gadael y llinell gynhyrchu. Mae'r dull integredig, awtomataidd hwn yn gwella cyflymder cynhyrchu yn sylweddol, yn lleihau trin â llaw, ac yn lleihau'r risg o wallau.

Anfon ymchwiliad

Disgrifiad

Paramedrau technegol

Solar Panels Production Automatic Trimming

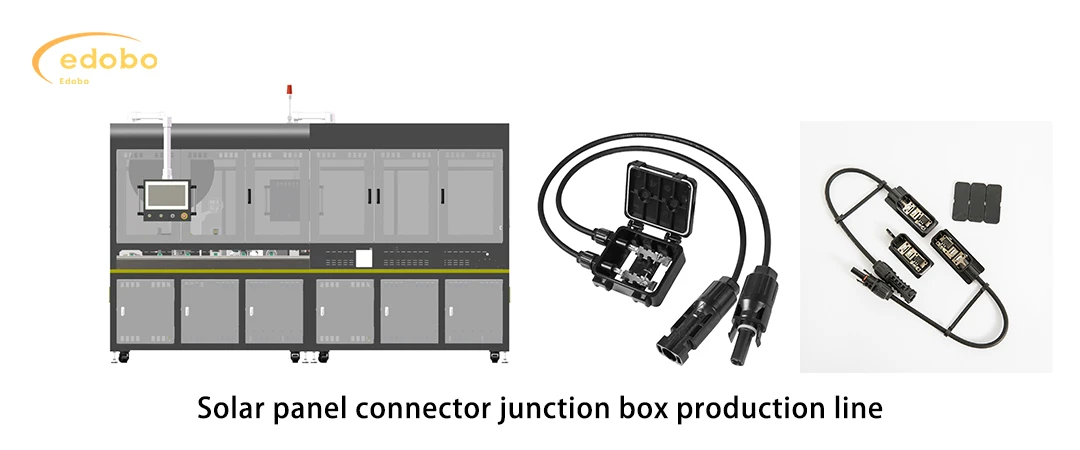

Solar panel connector junction box production line

produc features

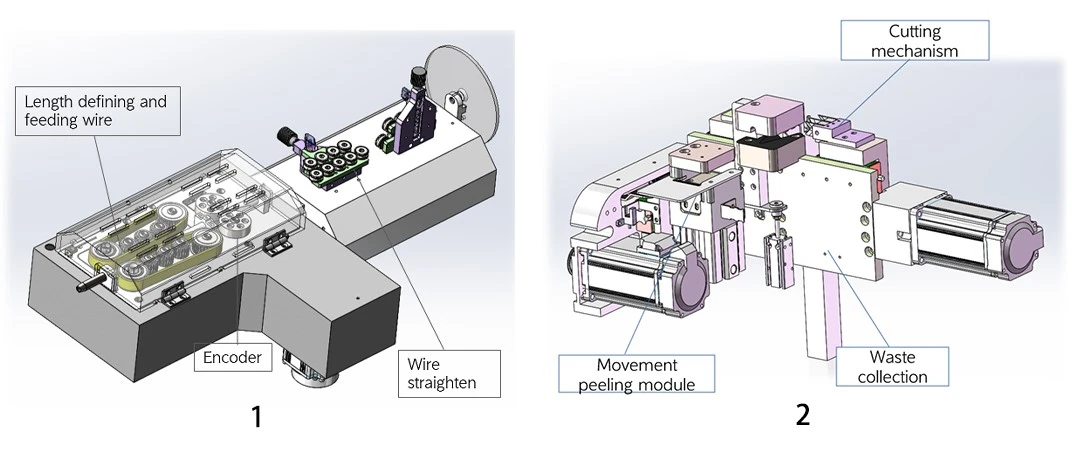

Fixed Length Wire Feeder

1.Fixed hyd gwifren Porthwr:Yn sicrhau hyd gwifren manwl gywir a chyson ar gyfer y prosesu gorau posibl.

Mabwysiadu system lawn servo a phrosesu dolen gaeedig i sicrhau sefydlogrwydd hyd y llinell dorri;

Peiriant 2. Gyflynnu a Pilio:Yn awtomeiddio torri a thynnu inswleiddio, gan baratoi gwifrau ar gyfer torri.

Wrth blicio, peidiwch â chrafu na thorri'r wifren gopr; Pilio a chroen

Yn meddu ar system casglu gwastraff i gasglu a phrosesu'r croen edau torri.

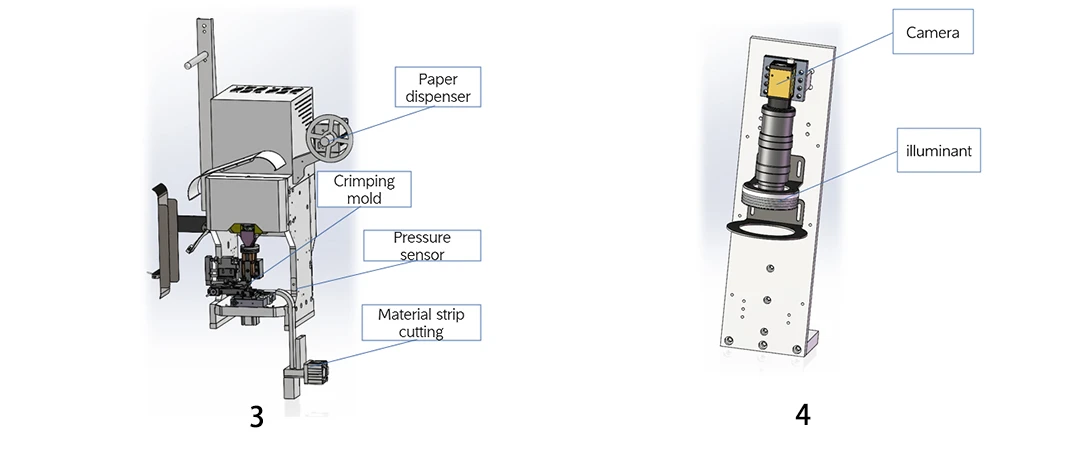

Crimping machine

Peiriant 3.Crimping:Mae'r orsaf yn cwblhau camogiad terfynellau a gwifrau yn bennaf. Mae'r pŵer yn mabwysiadu system servo gyda chywirdeb crimpio o ± 0. 02mm;

Mae gan y gweithfan fonitro pwysau OES i ganfod ansawdd y crimpio;

Gorsaf Canfod Maint 4.Crimp (Dewisol):Yn darparu rheolaeth ansawdd trwy wirio dimensiynau Crimp, gan sicrhau perfformiad cyson.

Mae'r modiwl yn mabwysiadu system weledol i archwilio ymddangosiad gwifrau copr agored yn bennaf, safleoedd torri gwifren copr, ac ati;

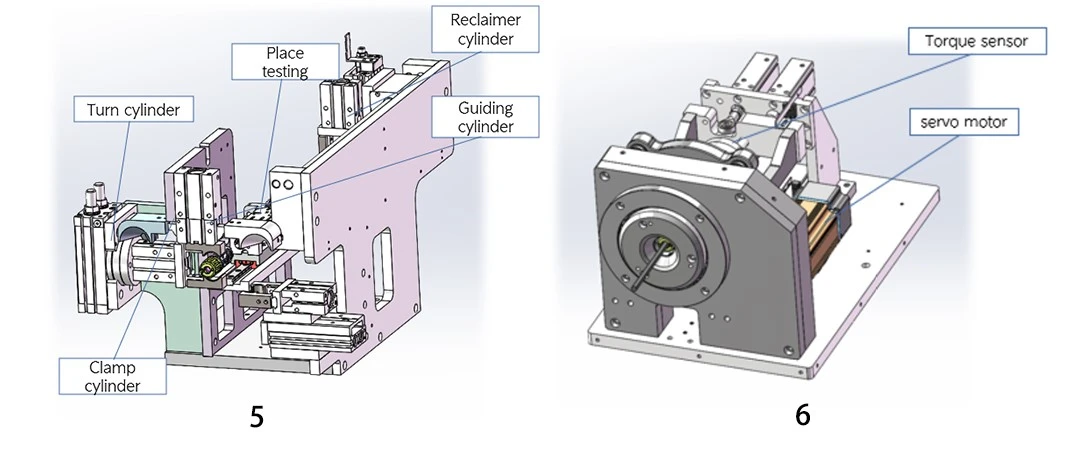

Connector threading machine and nut twisting machine

Peiriant edafu 5.Connector:Yn awtomeiddio'r broses o fewnosod gwifrau mewn gorchuddion cysylltydd.

Mae'r orsaf yn cwblhau'r swyddogaeth o fewnosod ceblau â therfynellau wedi'u crimpio mewn cysylltwyr yn bennaf;
Mae gan yr orsaf synwyryddion yn eu lle i ganfod a yw'r terfynellau'n cael eu mewnosod yn iawn;

Peiriant Twist 6.nut:Mae diogel yn cau cnau ar gysylltwyr, gan gwblhau'r cynulliad.

Mae gan yr orsaf synhwyrydd sefyllfa i ganfod a yw'r cysylltydd yn cael ei fewnosod yn ei le;
Yn meddu ar synhwyrydd torque a all ganfod maint y torque mewn amser real

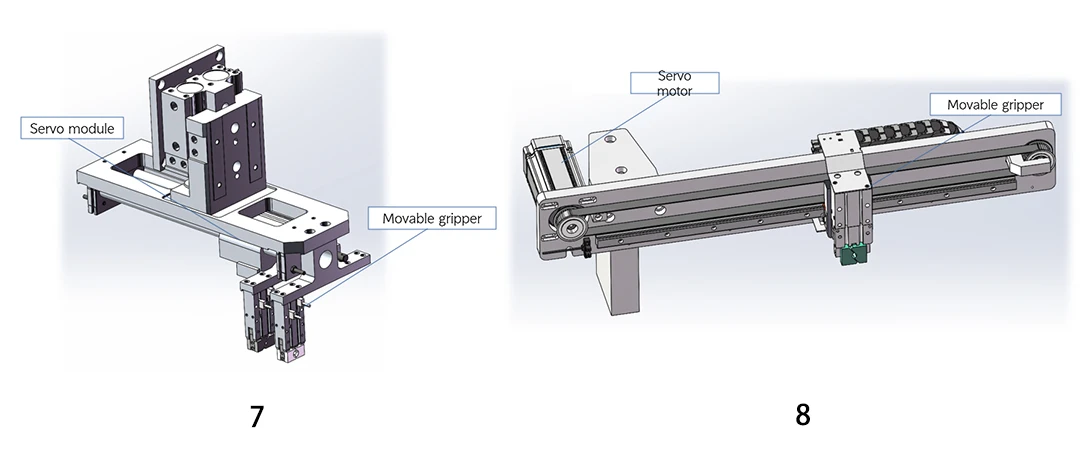

Wire transfer clamp

Gorsaf 7.Relocation:Mae'r orsaf yn cwblhau trosglwyddo gwifrau yn bennaf i hwyluso prosesu'r pen arall.

Peiriant Dosbarthu 8.Offline:Mae didoli cynhyrchion gorffenedig yn awtomatig, gan wahanu'n dda (Iawn) oddi wrth unedau diffygiol (NG).

Mae'r gweithfan yn cwblhau all -lein y cynhyrchion yn bennaf;
Gall defnyddio moduron servo wahanu cynhyrchion diffygiol oddi wrth gynhyrchion da;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Nodwedd	Manyleb
Ystod Brosesu	Gorsafoedd mowntio customizable yn seiliedig ar fodel cysylltydd
Capasiti cynhyrchu	15-20 pcs/min
Swyddogaeth	Cynulliad cwbl awtomatig o'r holl gydrannau cysylltydd
Tymheredd Gweithredol	Gradd 0-40 (32-104 gradd f)
Lleithder	40%-80%
Cyfradd Cymhwyster Cynnyrch	Yn fwy na neu'n hafal i 99%
Mhwysedd	0. 5 MPa - 0. 7 MPa (mae angen ffynhonnell aer glân, sych)
Cyflenwad pŵer	AC 220V% 2f50Hz
