Llinell gynhyrchu llinell gysylltiad panel solar mc4

Cynulliad o gysylltwyr positif a negyddol

Polyn negyddol (cysylltydd benywaidd):

1. Cymerwch dai (cysylltydd benywaidd):Dechreuwch gyda'r Tai Cysylltydd Benywaidd.

2.o-ring mewnosod mewn tai (cysylltydd benywaidd):Mewnosodwch yr O-ring yn y tai benywaidd.

3.assembly of Grommet & Collet (cysylltydd benywaidd):Cydosod y grommet a'r collet ar gyfer y cysylltydd benywaidd.

4. Cynllunio Grommet i mewn i dai (cysylltydd benywaidd):Mewnosodwch y grommet wedi'i ymgynnull a'r collet yn y tai benywaidd.

Cynulliad 5.CAP (cysylltydd benywaidd):Atodwch y cap i'r tai cysylltydd benywaidd.

Polyn positif (cysylltydd gwrywaidd):

1. Cymerwch dai (cysylltydd gwrywaidd):Dechreuwch gyda'r Tai Cysylltydd Gwryw.

2.Assembly of Grommet & Collet (cysylltydd gwrywaidd):Cydosod y grommet a'r collet ar gyfer y cysylltydd gwrywaidd.

3. Cynllunio Grommet i mewn i dai (cysylltydd gwrywaidd):Mewnosodwch y grommet wedi'i ymgynnull a'r collet yn y tai gwrywaidd.

Cynulliad 4.CAP (cysylltydd gwrywaidd):Atodwch y cap i'r tai cysylltydd gwrywaidd.

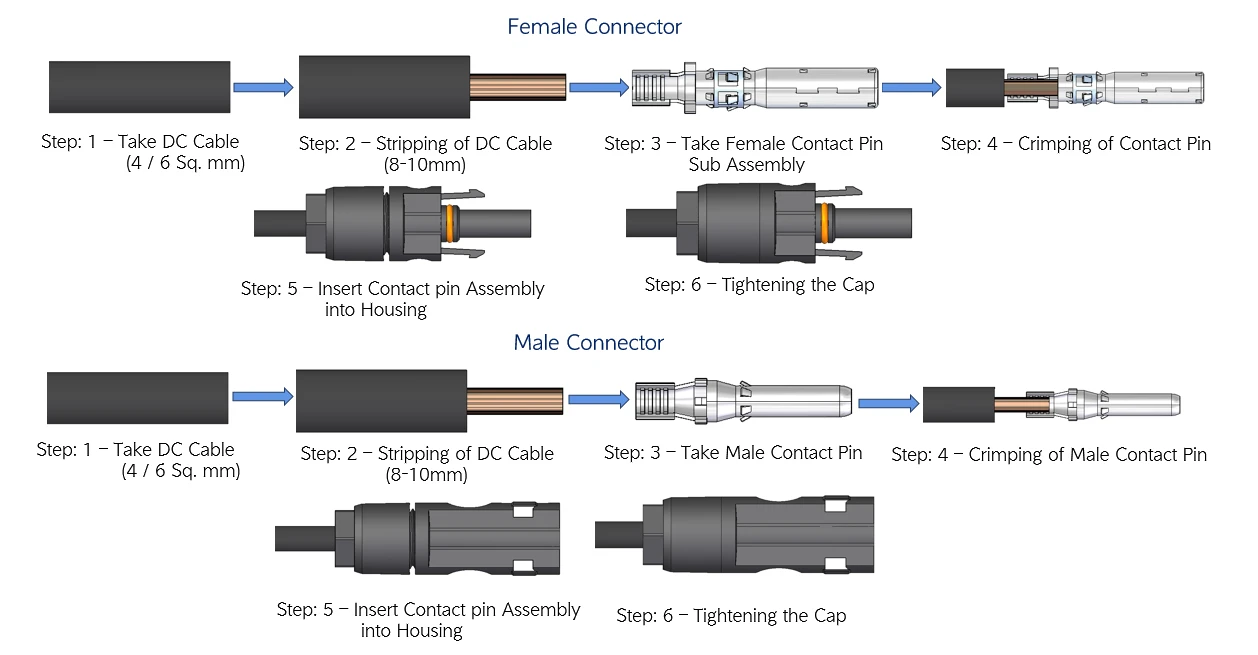

Mae'r camau crimpio terfynol yn cynnwys y camau canlynol yn bennaf:

2. Cymerwch gebl DC:Paratowch gebl DC.

2.Prepare y cebl:Tynnwch hyd inswleiddio o'r cebl DC (gwifren).

3. Dewiswch y pin cyswllt:Cymerwch y cynulliad pin cyswllt benywaidd neu wrywaidd

4.Crimp y pin cyswllt:Rhowch y wifren wedi'i thynnu yn y pin cyswllt a defnyddio teclyn torri i atodi'r pin cyswllt yn ddiogel i'r wifren.

5.Ensert i mewn i dai:Mewnosodwch y cynulliad pin cyswllt wedi'i grimpio yn y tai cysylltydd.

6.Tighight the Cap:Sicrhewch y cap ar y tai i gwblhau'r cysylltydd.

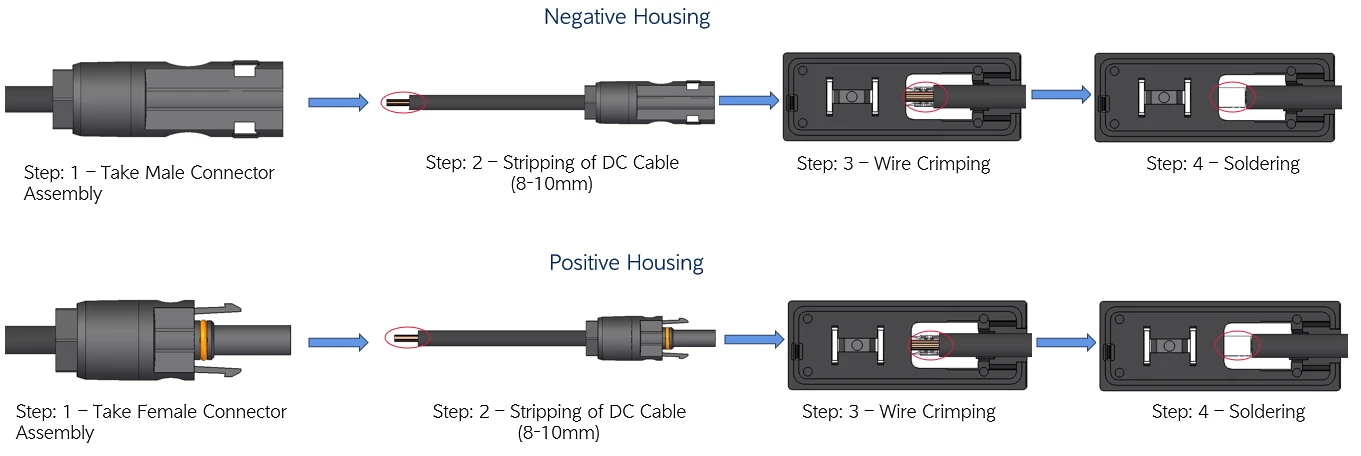

Y wifren yn cael ei chrimpio'n uniongyrchol i'r blwch cyffordd:

Cymerwch Gynulliad Cysylltydd:Cymerwch y cynulliad cysylltydd gwrywaidd neu fenywaidd.

Tynnu'r cebl:Stribed 8-10 mm o inswleiddio o'r cebl DC.

Crimpio Gwifren:Crimpiwch y wifren wedi'i thynnu yn uniongyrchol i'r blwch cyffordd. Bydd gan y blwch cyffordd derfynellau mewnol (tabiau neu gysylltwyr metel yn aml) sydd wedi'u cynllunio i dderbyn a dal y wifren yn ddiogel.

Sodro (sefydlog):Sodro'r cysylltiad. Bydd Solder yn ychwanegu cryfder ychwanegol ac yn helpu i atal cyrydiad yn y cysylltiad.

1. Defnyddir y llinell gynhyrchu hon yn bennaf ar gyfer y prosesau canlynol: llwytho cebl, trefniant cebl, bwydo cebl a sythu, torri cebl, torri cebl, archwilio gweledol, mewnosod cysylltydd, sgriwio cysylltydd, ac ati.

2. Y ffynonellau pŵer gofynnol yw trydan ac aer cywasgedig. Mae pob uned gweithfan a chludiant yn gweithio gyda'i gilydd yn agos i ddod yn un.

3. Mae'r prif ddeunydd a ddefnyddir wrth weithgynhyrchu'r peiriant cyfan yn ffrâm wedi'i weldio, ac mae pob rhan sy'n dueddol o gyrydiad yn cael triniaethau arwyneb fel paentio ac electroplatio i sicrhau dim cyrydiad ac ymddangosiad da yn ystod y cyfnod gwarant neu hyd yn oed yn hirach.

4. Mae dyluniad yr offer yn ystyried ergonomeg a diogelwch gweithrediad ffatri yn llawn. Gall yr offer gyfrif yr allbwn cynhyrchu yn awtomatig.

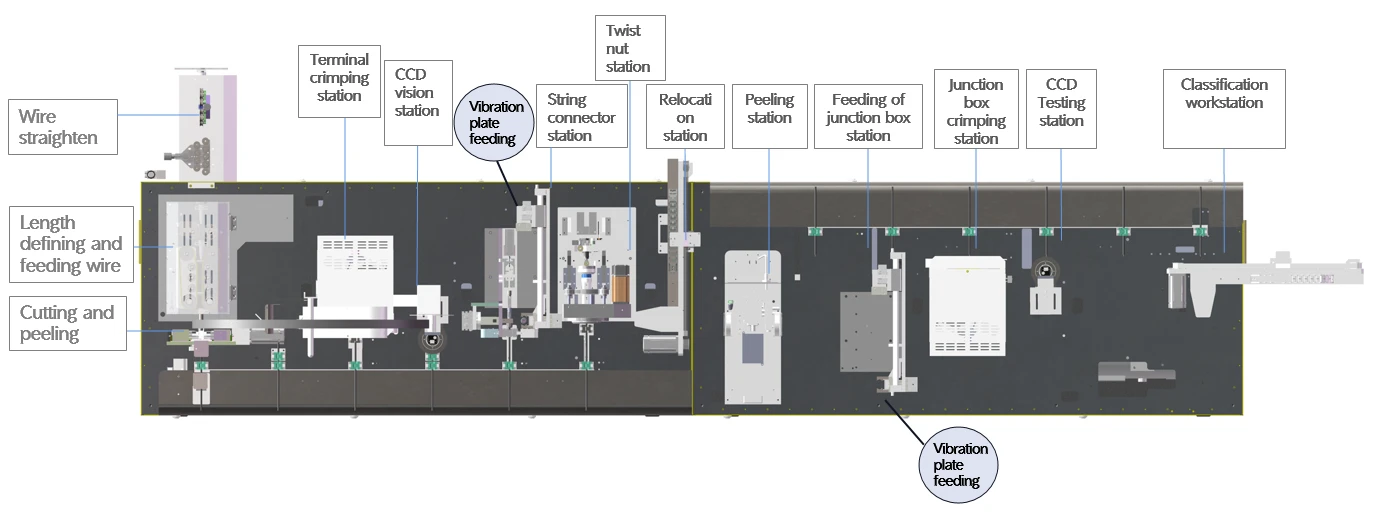

1. Mae'r llinell gynhyrchu yn addas ar gyfer prosesu ceblau ffotofoltäig yn awtomataidd. Mae'r llinell gynhyrchu yn llifo o'r chwith i'r dde a gall gyflawni stripio gwifren, crimpio terfynol, canfod CCD, edafu cysylltydd, troelli cnau, blwch cyffordd crimpio, canfod CCD

2. Diamedr Gwifren Cymwys: 4mm²

3. hyd llinell: 15 0 mm -600 mm, goddefgarwch ± 0.002 * l +1 mm;

4. Ystod Hyd Peel: 1-9 mm;

5. Rhythm cynhyrchu: yn fwy na neu'n hafal i 4 eiliad;

6. Maint y gwesteiwr: 1200 × 4000 × 2400mm

7. System Weithredu Peiriant Dynol: Mae'r rhyngwyneb sgrin touchable yn syml ac yn glir, gan ganiatáu ar gyfer rheolaeth gyflym ar weithrediad y peiriant. Gellir gosod a storio'r holl baramedrau yn hawdd, ac mae'r cyfarwyddiadau gweithredu yn cael eu harddangos mewn modd greddfol a syml trwy ddelweddau. Mae'n dod gyda swyddogaeth amddiffyn cyfrinair lefel 4- (gyda chaniatâd wedi'u rhannu'n weithredwr, rheoli ansawdd, technegydd, a rheolwr), golau nam, a chydlynu cod namau ar gyfer cynnal a chadw, gan sicrhau cynnal a chadw hawdd a lleihau costau;

8. Mae'r mwyafrif o weithfannau'n defnyddio cynhyrchion aeddfed i'w hintegreiddio i sicrhau sefydlogrwydd cynnyrch;

9. Mabwysiadu System Rheoli Modur Servo i sicrhau cywirdeb cynnyrch;

10. Gall y rhaglen storio hyd at 100 o ffeiliau a gellir ei chyrchu trwy ddewis rhif y rhaglen. Mae gweinydd y gronfa ddata yn casglu data cynhyrchu ac yn trefnu ansawdd ar gyfer y llinell gynhyrchu, gan ei gwneud yn gyfleus i'r system uwch (MES neu ERP) dynnu data ac olrhain data prosesu wrth gynhyrchu cynnyrch trwy'r rhwydwaith;
