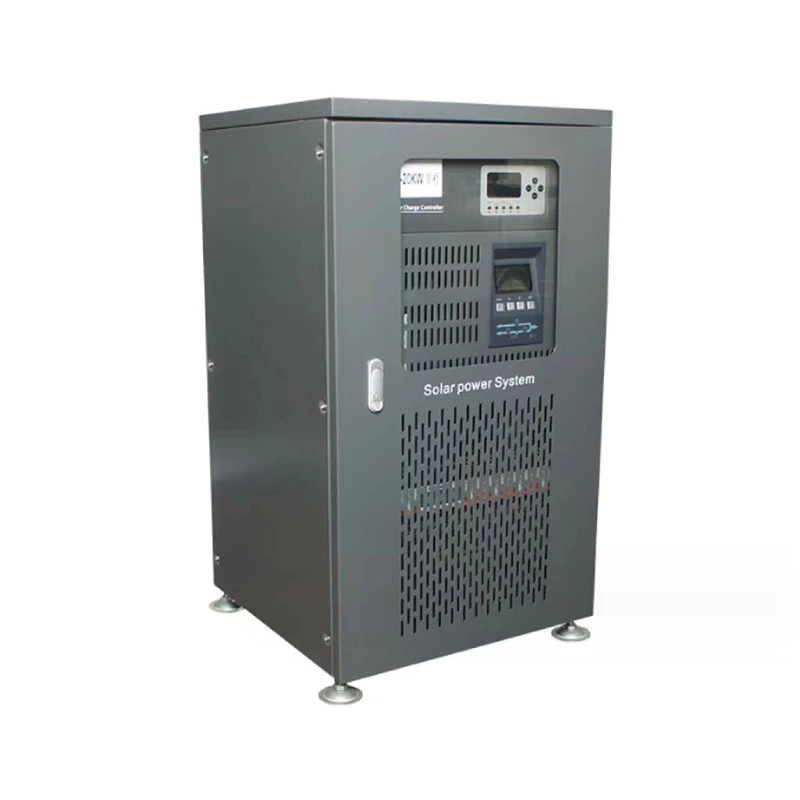

System Gwrthdröydd Oddi ar y Grid
Disgrifiad
Paramedrau technegol
Trosolwg cynnyrch:
Mae'r cynnyrch yn wrthdröydd deallus integredig gyda system rheoli tâl adeiledig wedi'i gynllunio ar gyfer pŵer ffotofoltäig mawr. Gall ei reolwr adeiledig wireddu rheolaeth tâl ar gyfer pecyn batri gan araeau solar lluosog i wella effeithlonrwydd tâl a bywyd y pecyn batri. Diolch i'w dechnoleg rheoli fector digidol lawn yn seiliedig ar brosesu amser real gan DSP, MCU a DDC, mae ganddo swyddogaethau amddiffyn perffaith a dibynadwyedd uchel. Mae'r modd y mae'n ffafrio'r prif gyflenwad cyflenwad, a'r dull a ffefrir o ran batri, i gyd yn sefydlog, gan ei gwneud hi'n hawdd bodloni gwahanol anghenion cymhwysiad defnyddwyr. Mae ganddo LCD. Mae'n cael ei gymhwyso'n eang i achlysuron cynhyrchu pŵer solar mawr gan gynnwys teuluoedd, ysgolion, goleuadau cyhoeddus, mentrau diwydiannol a mwyngloddio, amddiffyn ffiniau, ynysoedd môr, ardaloedd pori, ac ati.
Prif nodweddion:
Dibynadwyedd uchel
Olrhain amledd, hidlo sŵn ac afluniad isel mewn allbwn gwrthdröydd oherwydd dyluniad trosi dwbl
Gallu addasu uchel
Ystod eang o amlder mewnbwn, sy'n gwireddu gweithrediad sefydlog generaduron tanwydd
Perfformiad gorau posibl uchel y batri
Technoleg rheoli batri deallus, sy'n gwarantu bywyd batri hirach ac yn lleihau amseroedd cynnal a chadw batri Mae technoleg codi tâl foltedd cyson uwch, sy'n actifadu'r batri i'r graddau mwyaf, yn arbed yr amser gwefru ac yn gwarantu bywyd batri hirach
Amddiffyniad cyffredinol a dibynadwy
Swyddogaeth prawf pŵer ymlaen, a all osgoi'r diffygion oherwydd peryglon y gwrthdröydd Technoleg gwrthdroad IGBT effeithlon (Transistor Deubegynol Gate Insulated) Nodwedd newid cyflymder uchel da, nodweddion gweithredu foltedd mawr a chyfredol mawr, a gyriant foltedd IGBT (Mae gan yr IGBT pumed cenhedlaeth ostyngiad mewn foltedd dirlawnder is ac effeithlonrwydd gweithredu a dibynadwyedd uwch.)

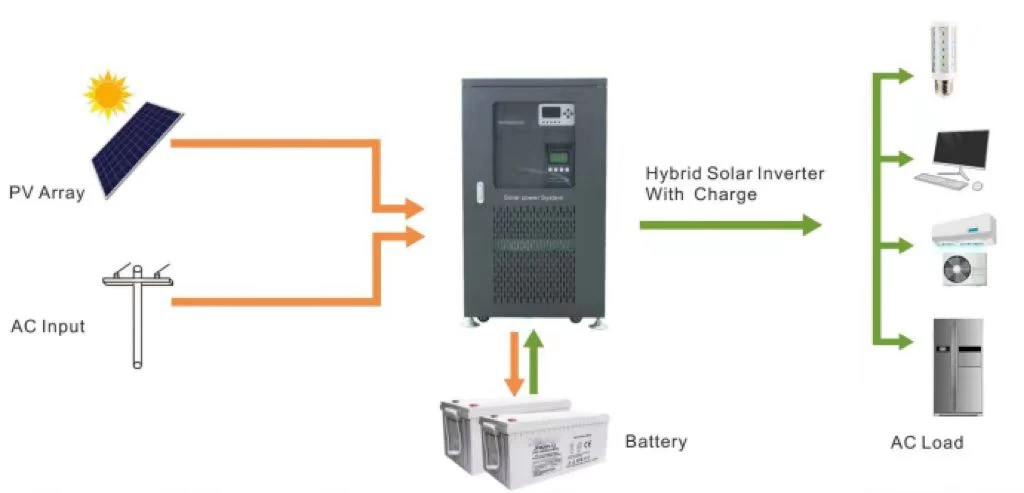

Diagram cais:
Mynegeion technegol:
|
Model: ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Pŵer â sgôr |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Batri |
|||||
|
Foltedd graddedig |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Foltedd amddiffyniad gor-ollwng |
96VDC/172VDC/194VDC/345VDC |
||||
|
Rheolydd |
|||||
|
Cerrynt graddedig |
100A |
||||
|
Foltedd graddedig |
192VDC/220VDC/384VDC |
||||
|
Nifer y mynediadau tâl |
4 |
||||
|
Uchafswm cyfredol pob mynediad |
25A |
||||
|
Foltedd mewnbwn solar |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Foltedd o amddiffyn overcharge |
110VDC/222VDC/255VDC/445VDC (rhaglenadwy |
||||
|
Cywirdeb rheoli |
±0.1 |
||||
|
Cywirdeb arddangos |
±0.1 |
||||
|
Effeithlonrwydd |
>90% |
||||
|
Gwrthdröydd |
|||||
|
foltedd mewnbwn |
{{0}VAC/176-264VAC |
||||
|
Amlder mewnbwn |
% 7b% 7b0% 7d% 7dHz |
||||
|
Foltedd allbwn |
110VAC/220VAC |
||||
|
Amlder allbwn |
50% 2f60Hz |
||||
|
Tonffurf allbwn |
Ton sin pur, THD<4%(full load) |
||||
|
Swyddogaeth amddiffyn |
Amddiffyniad cylched byr allbwn, amddiffyniad dros foltedd, amddiffyniad dan foltedd, amddiffyniad batri isel, ac ati |
||||
|
Pŵer llaw ymlaen / i ffwrdd |
Pŵer ymlaen llaw / diffodd yn well |
||||
|
Pŵer awtomatig ymlaen / i ffwrdd |
Pŵer i ffwrdd a weithredir yn ysgafn + diffodd pŵer amser sefydlog (rhaglenadwy) |
||||
|
Newid amser |
<10ms |
||||
|
Arall |
|||||
|
Tymheredd amgylchynol ar gyfer gweithredu |
0-40 gradd |
||||
|
Lleithder cymharol ar gyfer gweithredu/storio |
20-90%(dim anwedd, mwyafswm) |
||||
|
Dimensiynau allanol D × W × H (mm) |
536*560*1015 |
||||
|
Dimensiynau pacio: D × W × H (mm) |
675*700*1180 |
||||
