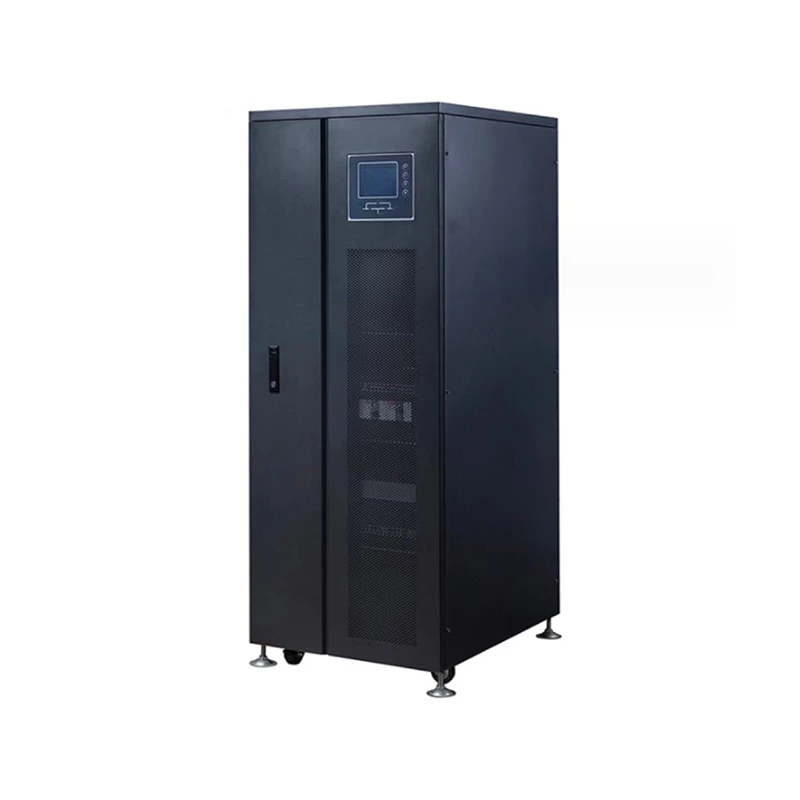

Gwrthdröydd Grid 30kw Oddi ar
Disgrifiad
Paramedrau technegol
Trosolwg cynnyrch:
Gall y cynnyrch ddarparu amddiffyniad cyflenwad pŵer dibynadwy ar gyfer canolfannau data mawr, ystafelloedd cyfrifiaduron rhwydwaith yn ogystal â chysylltiadau pŵer trydan meysydd megis gweithgynhyrchu, traffig ac ynni i fodloni gofyniad dibynadwyedd uchel defnyddwyr ar gyfer gwrthdroyddion pŵer mawr. Yn seiliedig ar dechnoleg rheoli cywir DSP a'r MCUs dwbl adeiledig, gall y cynnyrch allbwn tonnau sin sefydlog a phur a darparu amddiffyniad cyflenwad pŵer diogel a dibynadwy i ddefnyddwyr
Prif nodweddion:
Modd gweithredu uwch
Olrhain amledd, sefydlogi foltedd cloi cyfnod, hidlo sŵn ac atal effaith trwy amrywiad y grid pŵer a wireddwyd yn allbwn y gwrthdröydd
Y warant cyflenwad pŵer gorau ar gyfer offer llwytho defnyddwyr a gyfrannwyd gan dechnoleg rheoli fector ddigidol lawn yn seiliedig ar brosesu amser real gan DSP, MCU a DDC
LHDT effeithlon (technoleg gwrthdroad Transistor Deubegwn Gate Insulated
Nodwedd newid cyflymder uchel da, nodweddion gweithredu foltedd mawr a chyfredol mawr, a gyriant foltedd IGBT (Mae gan IGBT y bumed genhedlaeth ostyngiad mewn foltedd dirlawnder is ac effeithlonrwydd a dibynadwyedd gweithrediad uwch.)
Addasrwydd uchel
Ystod eang o amledd mewnbwn (45Hz ~ 65Hz) sy'n gwireddu gweithrediad sefydlog generaduron tanwydd
Capasiti llwytho gwych
Addasrwydd ar gyfer cymwysiadau diwydiannol megis offer peiriant a thorwyr gwifren
Perfformiad dibynadwy
Swyddogaeth prawf pŵer ymlaen ar gyfer darganfod yn amserol dileu peryglon posibl
Sefydlogrwydd a dibynadwyedd uchel wedi'i warantu trwy integreiddio swyddogaethau gan gynnwys mewnbwn AC dros amddiffyniad foltedd, mewnbwn AC o dan amddiffyniad foltedd, amddiffyniad gorlwytho allbwn, amddiffyniad cylched byr, amddiffyniad dros gyfredol, amddiffyniad bws dros foltedd, amddiffyniad gorboethi, amddiffyniad bai ffan, diffyg cyflenwad pŵer ategol amddiffyniad, amddiffyniad rhybuddio batri dan foltedd, amddiffyniad gor-dâl batri, ac ati.
Swyddogaeth rheoli
LCD mawr, arddangosiad gweledol o statws gweithredu trwy siartiau llif, botymau cyffwrdd eicon deallus data tabl, cofnodion digwyddiadau, ac ati.Darlledu paramedrau'r gwrthdröydd trwy gyfrwng cyfathrebu â chyfrifiadur trwy ryngwyneb RS232/RS485 gyda chymorth meddalwedd monitro deallus o y gwrthdröydd.
Rheoli batri deallus
Tâl batri deallus: Addasu'r paramedr tâl batri yn ôl cyfluniad batri'r defnyddiwr, a newid rhwng tâl cyfartalu a thâl arnawf, tâl digolledu tymheredd, a rheoli rhyddhau yn unol â'r amodau cyflenwad pŵer, a all wneud bywyd y batri yn hirach a lleihau baich y gweinyddwr
Canfod nam batri deallus: Mesur paramedrau sengl, arddangos y canlyniadau mesur ar yr LCD, a brawychus a hysbysu'r gweinyddwr ar unwaith am unrhyw fai batri
Gosodiadau personol:
Addasiad priodol o'r paramedrau mewnbwn yn unol â'r amodau cyflenwad pŵer mewnbwn
Mynegeion technegol:
|
Model: ED-TP- |
TP-10KW |
TP-20KW |
TP-30KW |
TP-50KW |
TP-60KW |
TP-80KW |
TP-100KW |
TP-150KW |
TP-200KW |
|
Cynhwysedd graddedig |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
Modd gweithredu ac egwyddor |
PWM (modiwleiddio lled pwls) yn seiliedig ar dechnoleg rheoli cywir DSP a MCUs adeiledig dwbl Ynysiad llwyr y cyflenwad pŵer allbwn |
||||||||
|
mewnbwn AC |
|||||||||
|
Rhif y cyfnod |
Tri cham + N+G |
||||||||
|
foltedd |
AC220V/AC380V ±20% |
||||||||
|
Amlder |
50Hz/60Hz%% c2% b15% 25 |
||||||||
|
Mewnbwn DC |
|||||||||
|
Foltedd DC |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
Batri fel y bo'r angen |
13.6V o bob batri x maint batri【13.6V × 16 batris =217.6V】 |
||||||||
|
Foltedd torri i ffwrdd |
10.8V o bob batri x maint y batri【10.8V × 16 batris =172.8V】 |
||||||||
|
allbwn AC |
|||||||||
|
Rhif y cyfnod |
Tri cham + N+G |
||||||||
|
foltedd |
AC220V / AC380V ± 1% (llwyth cyson) |
||||||||
|
Amlder |
50Hz/60Hz±5% (prif gyflenwad)50Hz ±0.01% (batri) |
||||||||
|
Effeithlonrwydd |
Yn fwy na neu'n hafal i 90% (llwyth: 100%) |
||||||||
|
Tonffurf allbwn |
Sin don |
||||||||
|
THD |
Llwyth llinellol:<3%;non-linear load:<5% |
||||||||
|
Foltedd llwyth deinamig dros dro |
<±5%(jump from 0 to 100%) |
||||||||
|
Amser adfer ar unwaith |
<100ms |
||||||||
|
Amser newid rhwng y batri a'r prif gyflenwad |
3S-5S |
<4ms |
|||||||
|
Foltedd anghytbwys |
<±3%<±1%(balanced load voltage) |
||||||||
|
Capasiti gorlwytho |
120%,20s;>150% 25% 2c100ms |
125%,20s;>150%,1s |
|||||||
|
Mynegeion system |
|||||||||
|
Effeithlonrwydd gweithrediad |
Yn fwy na neu'n hafal i 90% (llwyth: 100%) |
||||||||
|
Cyfathrebu cyfrifiadurol |
RS 232 / RS 485 (addasydd rhwydwaith monitro o bell SNMP) |
||||||||
|
Tymheredd gweithredu |
-10~40 gradd |
||||||||
|
Lleithder cymharol |
0-90%(dim anwedd) |
||||||||
|
Swn |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Strwythur |
|||||||||
|
Dimensiynau allanol |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Pwysau (Kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
