Swyddogaethau offer a chyflwyniad
1. Twf cydran i mewn ac allan;
2. Dull trosglwyddo: trawsyrru gwregys cydamserol;
3. Cydio'r ffrâm yn awtomatig a'i roi ar y peiriant fframio;
4. Mae'r modur servo yn gyrru'r gwregys cydamserol i symud, gan achosi'r gripper i symud i'r safle dynodedig ar gyfer lleoli manwl gywir;
5. Mae prif strwythur yr offer yn cael ei wneud gan weldio sgwâr;
6. Cyfuniadau silindr lluosog ar gyfer gafael hawdd;

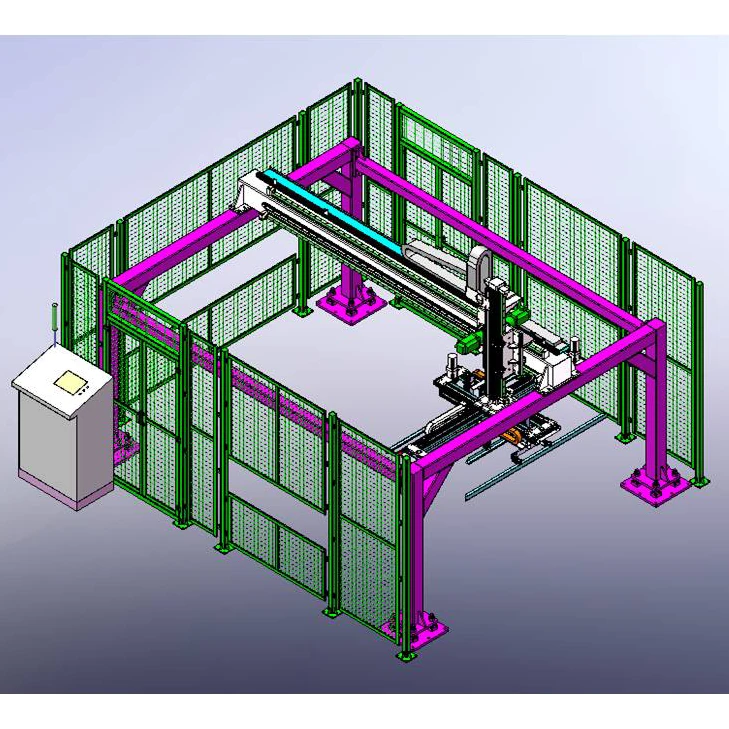

7. Mae gan y fraich robot fframio awtomatig strwythur siâp L, gyda cantilifer byrrach a strwythur mwy sefydlog;
8. Dull rheoli: rheoli symudiad + gyriant servo.
Prif baramedrau perfformiad yr offer
Manylebau cydrannau cymwys: Mae cydrannau cydnaws yn cynnwys cydrannau gwydr dwbl gyda hyd o 1500mm-2000mm ac ystod lled o 600mm-1000mm, yn ogystal â chydrannau confensiynol
Rhythm gwaith: tua 29 eiliad
Cynhwysedd cynhyrchu uchaf: tua 2979 darn y dydd
Gweithredwr ar-lein: Dim
Pwysau: tua 2100kg
Pŵer â sgôr (KW): 5.62KW
Defnydd o nwy (L/munud): 10L/munud
Pwysedd (MPa): 0.6-0.8MPa
Sŵn (dbA): ＜ 72dB
Dimensiynau allanol (hyd x lled x uchder): 4100mm x 4770mm x 2300mm (gan gynnwys rhwyll amddiffynnol)
Manteision Cyflwyniad
1. Mae'r offer yn cael ei yrru gan fodur servo, wedi'i yrru gan gerau a raciau, a'i arwain gan reilffordd canllaw llinol, sydd â manteision lleoliad manwl gywir a gweithrediad llyfn;
2. Mae'r peiriant cyfan wedi'i gyfarparu â ffens diogelwch, sy'n darparu amddiffyniad diogelwch;
3. Mae'r peiriant cyfan wedi'i gyfarparu â phŵer i ffwrdd a nwy oddi ar amddiffyn;
4. Mae'r broses afael ffrâm gyfan yn cael ei gwblhau gan reolaeth niwmatig, sy'n effeithlon ac yn gyfleus;
5. Offer rheolaeth gwbl awtomatig, nid oes angen ymyrraeth personél;
6. Mae'r rhyngwyneb rhaglennu yn syml ac yn hawdd ei ddefnyddio.
|
