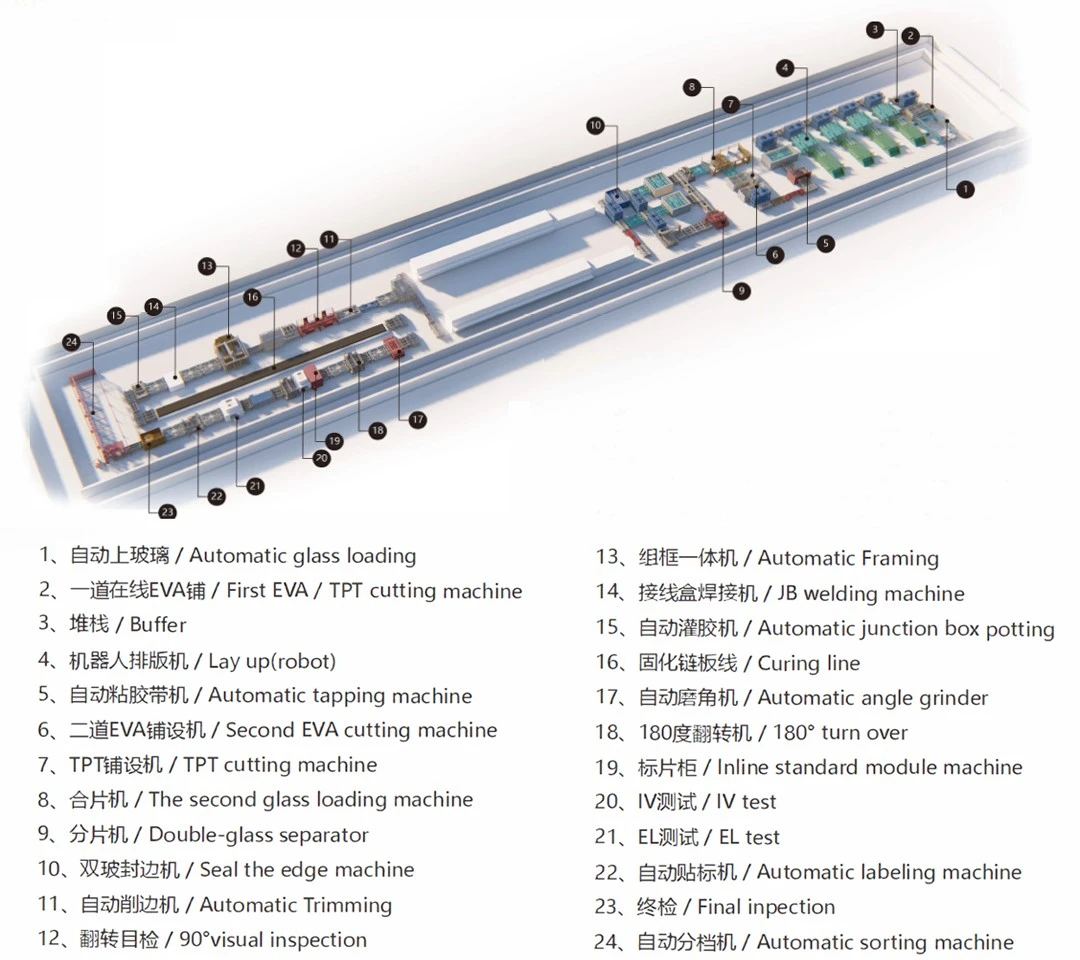

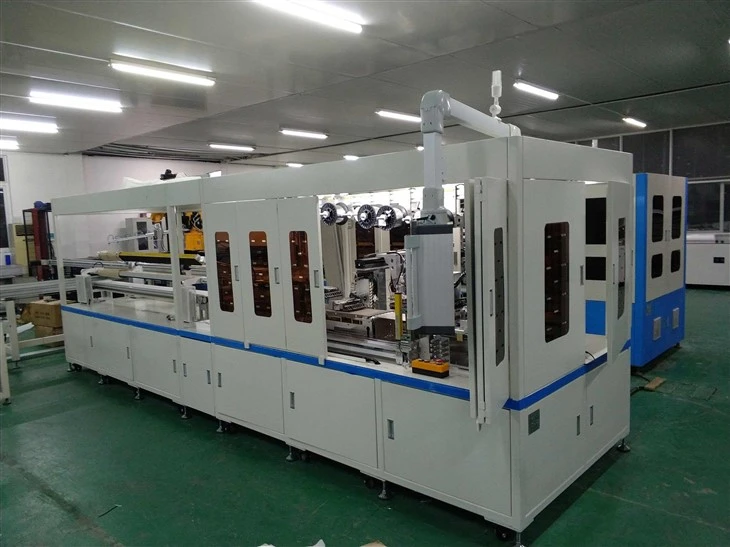

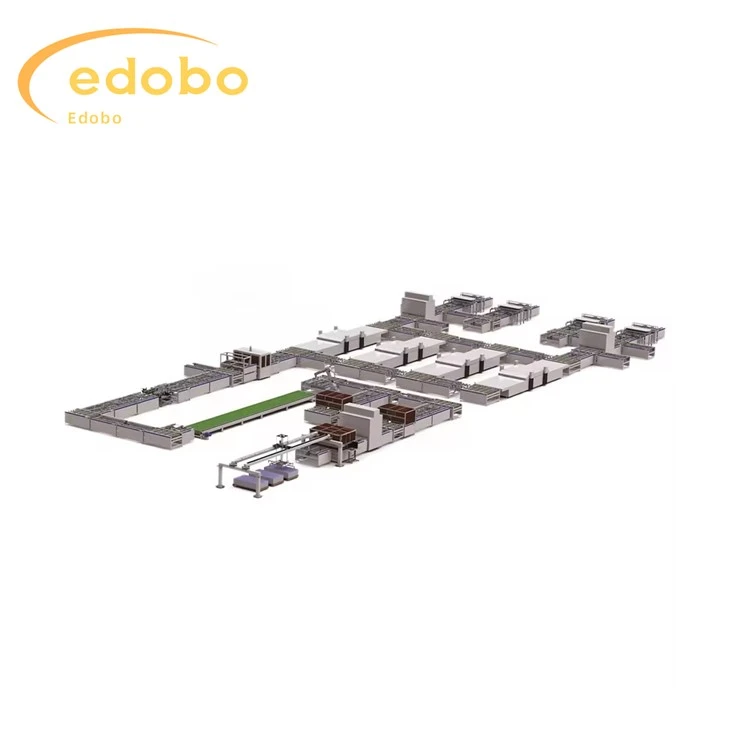

Llinell Gynhyrchu Panel Solar Cwblhau

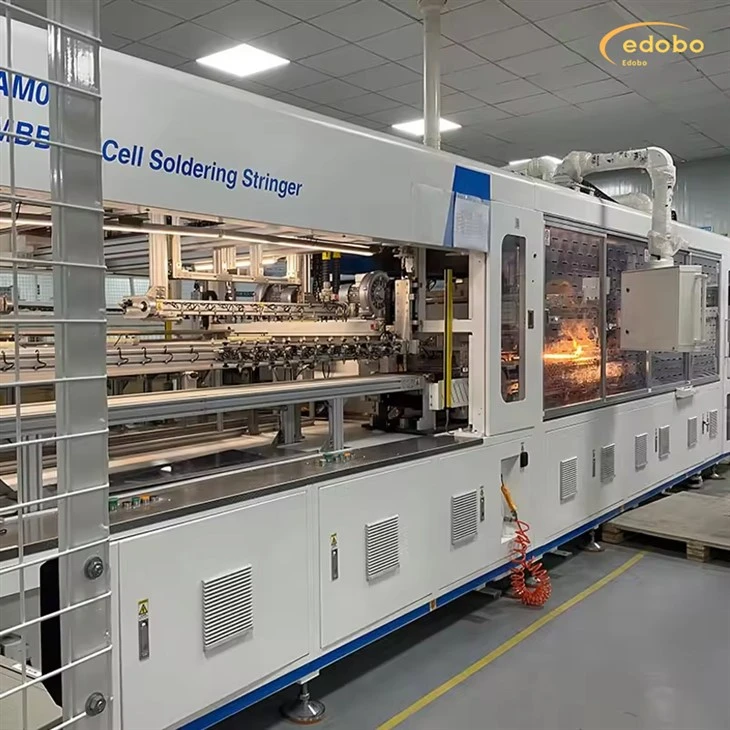

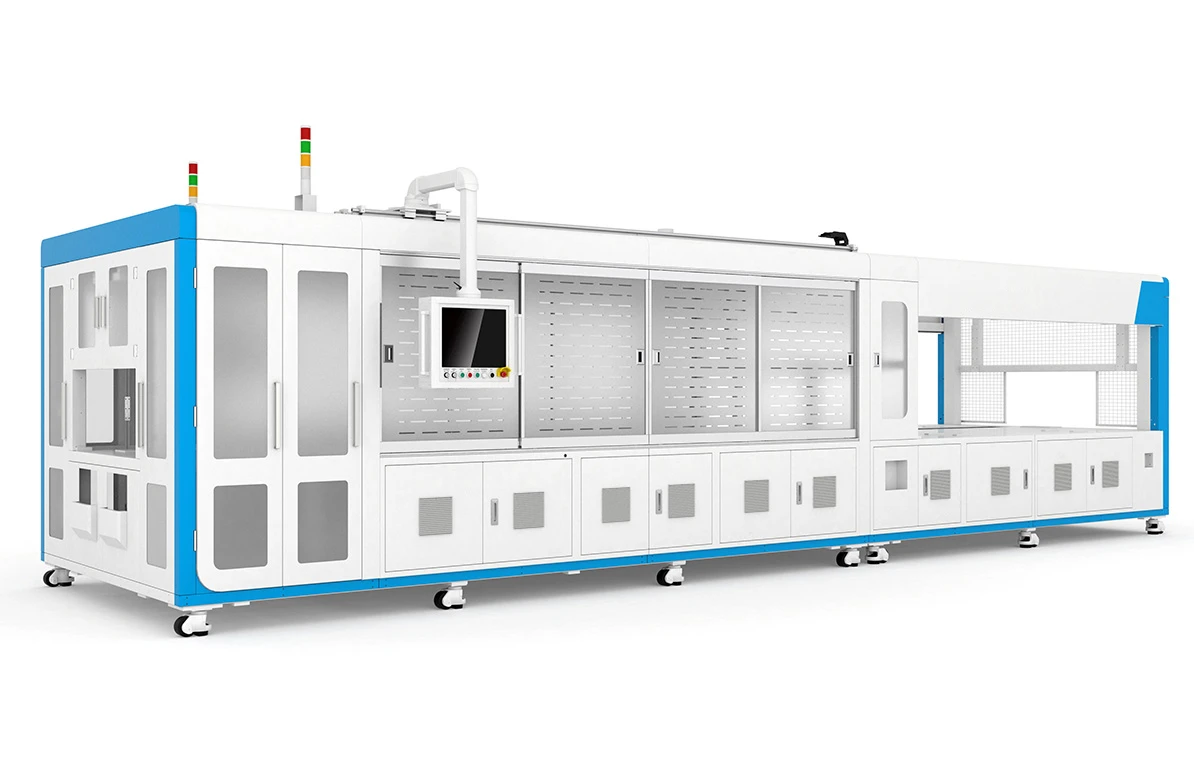

peiriant weldio 1.String

1. Llinyn trac deuol cyflym sy'n cefnogi weldio celloedd solar â lled uwch na 30mm, gan lenwi'r bwlch domestig ar gyfer llinynwyr cyflym yn y fanyleb hon a chynnig datrysiad amlbwrpas i gwsmeriaid gydag un peiriant ar gyfer cymwysiadau lluosog.

2. Yn meddu ar swyddogaethau lleoli a chanfod gweledigaeth, ynghyd â llwytho robotig.

3. Yn cynnwys swyddogaethau plygu a thorri rhuban awtomatig, gan leihau toriad celloedd yn effeithiol a achosir gan fylchau rhuban.

4. Yn defnyddio'r dechnoleg weldio isgoch digyswllt a fabwysiadwyd yn fwyaf eang, gan sicrhau bod y celloedd a'r rhuban yn gwresogi'n gyfartal, gan leihau cyfraddau torri.

5. Yn meddu ar barthau tymheredd lluosog, sy'n galluogi gwresogi ac oeri graddol i leihau'r toriad yn effeithiol.

6. Swyddogaeth arolygu llinynnol EL dewisol ar gyfer allbwn.

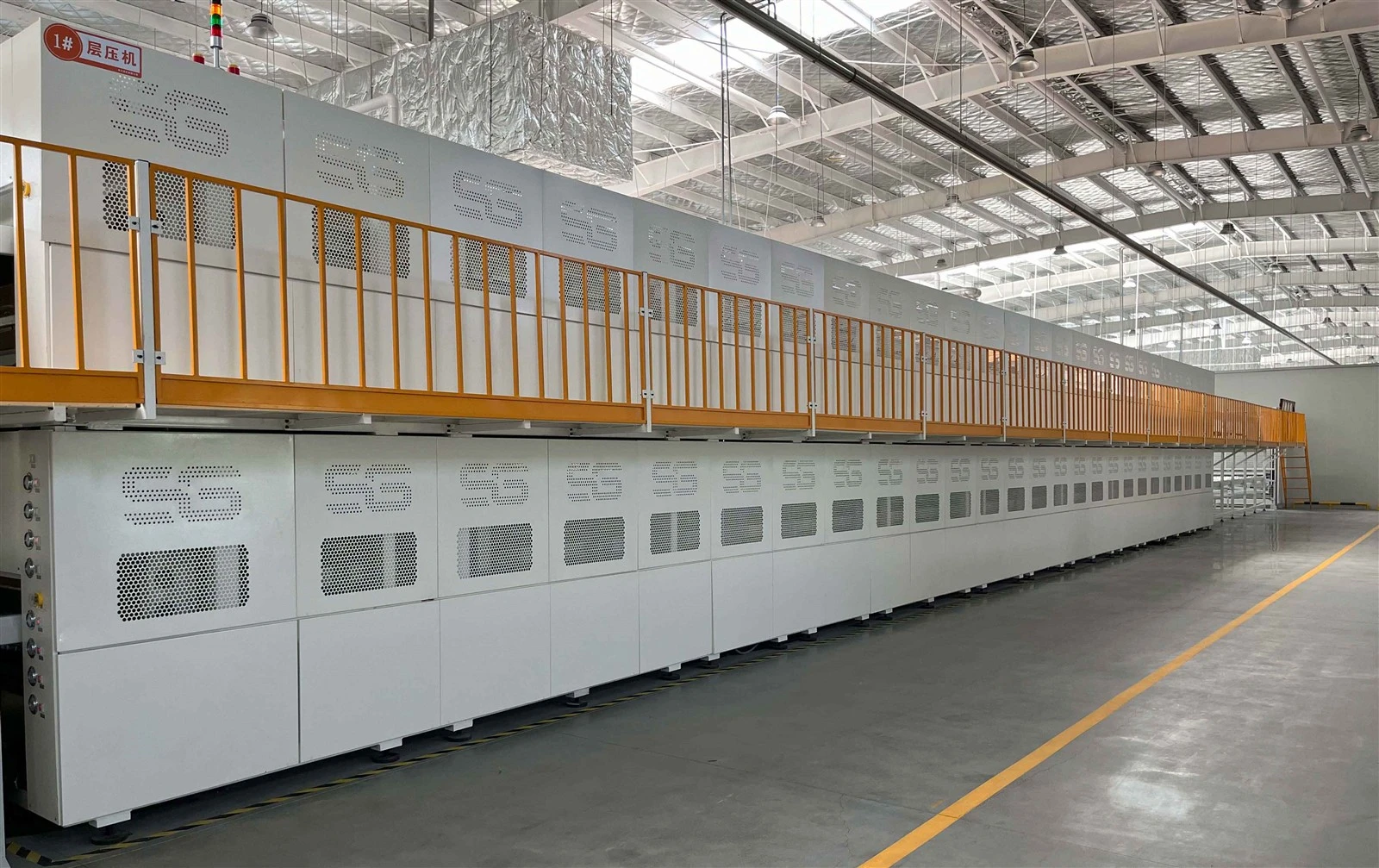

peiriant 2.Laminator

Mae'r peiriant lamineiddio cwbl awtomatig un-haen un siambr yn bennaf yn cynnwys cam bwydo (Dosbarth A), cam lamineiddio (Dosbarth B), cam gollwng (Dosbarth C), ac offer swyddogaethol ategol fel sugnwr llwch, set pwmp Roots, gwactod. pwmp, ffwrnais olew, ac ati.

Dyluniad modiwl integredig ar gyfer offer cyffredinol

1.1 Mae'r offer yn mabwysiadu dyluniad strwythurol cyffredinol cryfder uchel, a all fodloni'r gweithrediad arferol a sefydlog hirdymor mewn amgylchedd gwaith cryfder uchel;

1.2 Mabwysiadu dull gwresogi olew i sicrhau unffurfiaeth tymheredd a chywirdeb rheoli, gan sicrhau perfformiad proses gyffredinol yr offer yn effeithiol;

1.3 Gall lefel B, lefel C, a Safon Uwch weithredu'n gydamserol neu'n annibynnol;

1.4 Modd rheoli deallus, system reoli I / O + DC24V DC a ddosbarthwyd gan PLC, lefel uchel o awtomeiddio, mae technoleg bysiau yn newid dulliau gwifrau traddodiadol yn llwyr, cyfradd fethiant isel, a chyflymder trosglwyddo data cyflym;

1.5 Gweithrediad sgrin gyffwrdd brand mawr, gyda rhyngwyneb syml a hawdd ei ddefnyddio, a swyddogaethau arddangos data ac ystadegau siart cynhwysfawr;

Am ragor o wybodaeth am y ddyfais, os gwelwch yn ddacysylltwch â ni

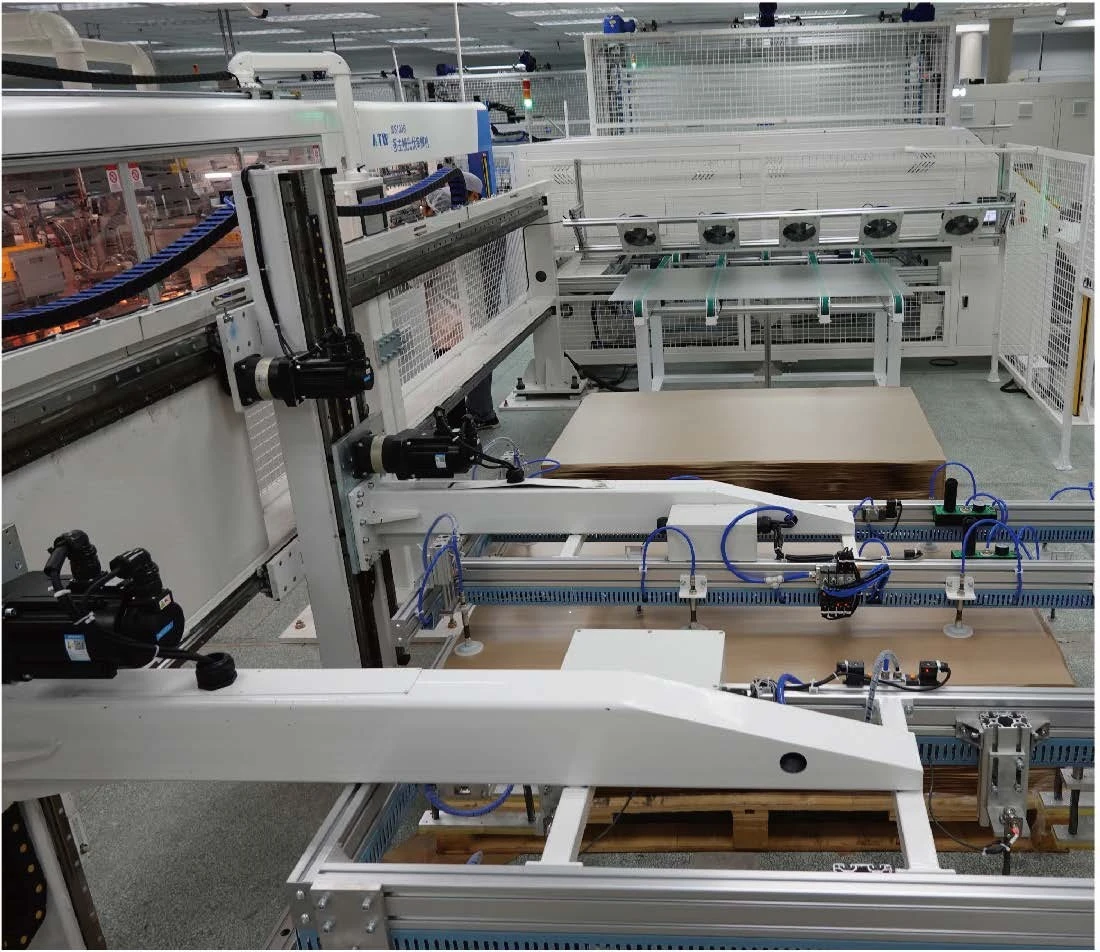

Llwytho gwydr 1.Automatic

1. Codwch y gwydr o'r trelar gwydr a'i roi ar y llinell gynulliad
2. Mae'r peiriant yn cynnwys dwy orsaf storio gwydr ac un orsaf storio papur.
3. Mae'r fraich robot sugno gwydr yn gosod y gwydr ar y llinell ymgynnull, tra bod braich y robot codi papur yn tynnu'r papur o'r gwydr.
4. Mae'r peiriant yn cael ei yrru gan fodur servo, ac mae'r cwpan sugno yn sugno'r gwydr i'r safle dynodedig.
5. Mae'r fraich robotig gwydr uchaf yn strwythur cantilifer, ac mae'r fraich robotig codi papur yn strwythur cantilifer.

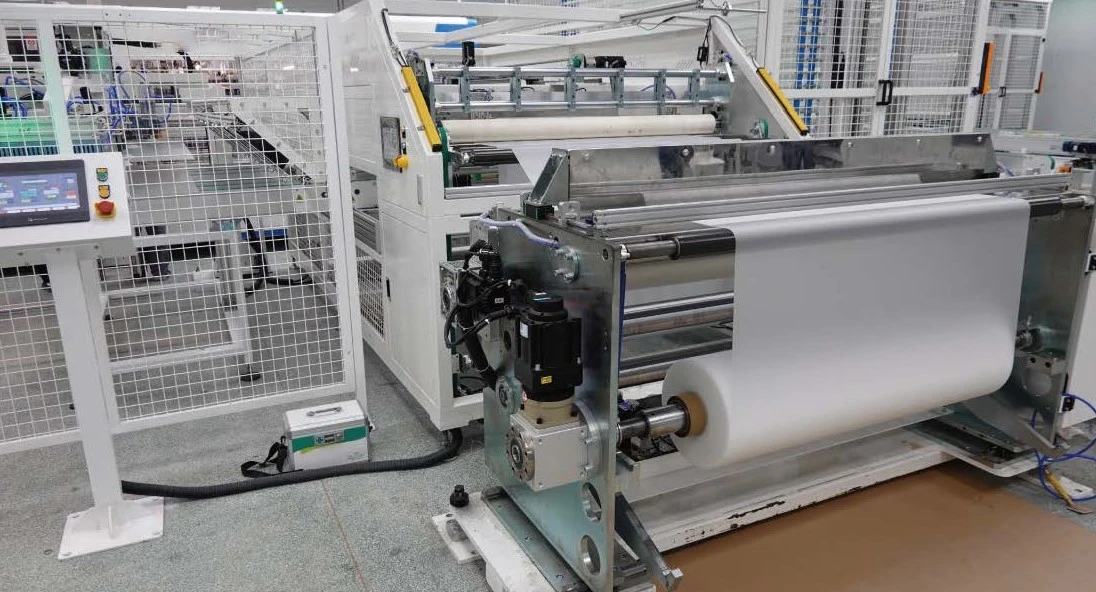

2.Auto EVA TPT torri llwytho

Gosodiad ar-lein EVA cyntaf + ail dorri ar-lein EVA + torri cefnfwrdd ar-lein
1. Mabwysiadu mecanwaith trawsyrru gwregys cydamserol sy'n cael ei yrru gan moduron servo, wedi'i arwain gan ganllawiau llinellol, gyda lleoliad manwl gywir a gweithrediad llyfn.
2. Mae'r peiriant hwn yn meddu ar offer bwydo EVA ar gyfer gweithredu.
3. Gellir addasu cyflymder ymestyn EVA yn awtomatig ac mae'n rhedeg yn sefydlog.
4. Mae EVA yn cael ei dorri gan beiriant integredig i sicrhau ymylon torri llyfn a thaclus
5. Mae gan y peiriant hwn swyddogaeth sythu awtomatig EVA, gydag ystod sythu o ± 2mm.
6. Mae gan brif gorff yr offer orchudd amddiffynnol a gorchudd llwch.

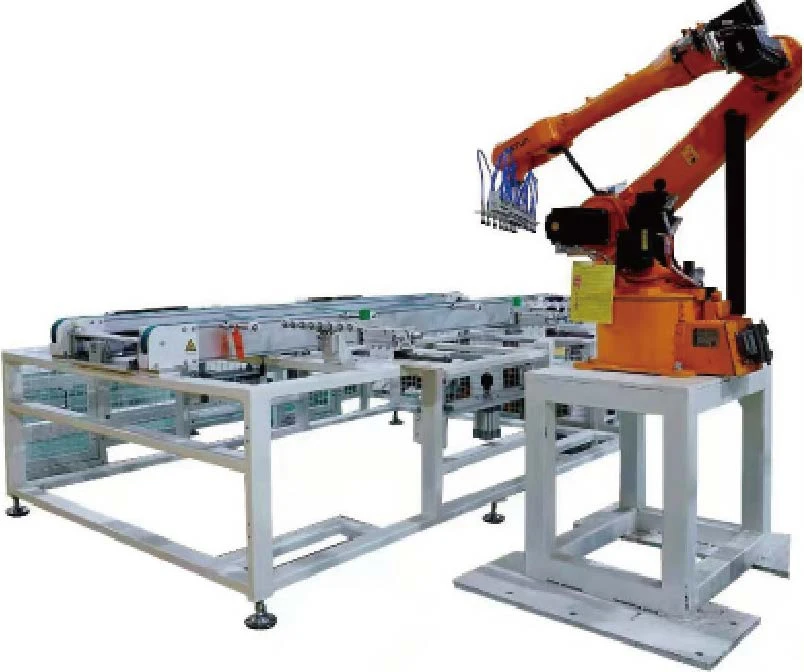

3. Gosodiad awtomatig (braich robotig)

1. Mae'r dull bwydo yn fyr ac yn hir allan, a swyddogaeth yr offer yw eu trefnu mewn dilyniant cyfatebol. Mae ochr hir y llinyn batri yn gyfochrog ag ochr hir y gydran. Gellir defnyddio'r system gysodi leol i drefnu cydrannau o 96, 72, a 60 darn, ac mae ganddi swyddogaeth addasu mecanyddol.
2. Derbyn llinynnau batri yn awtomatig, codi llinynnau batri i safleoedd mecanyddol, a sythu'r gwydr ymlaen llaw
3. Derbyn gwydr ac EVA o'r llinell gynhyrchu. Codwch y llinyn batri o'r safle mecanyddol. Rhowch y batri mewn cyfres ar EVA yn ôl yr electrodau positif a negyddol. Ar ôl cwblhau'r holl gamau gweithredu, mae'r gydran yn allbynnu.
4. Mae'r llinyn batri wedi'i leoli trwy leoliad gweledol, lleoli ffibr optig, a lleoli mecanyddol.

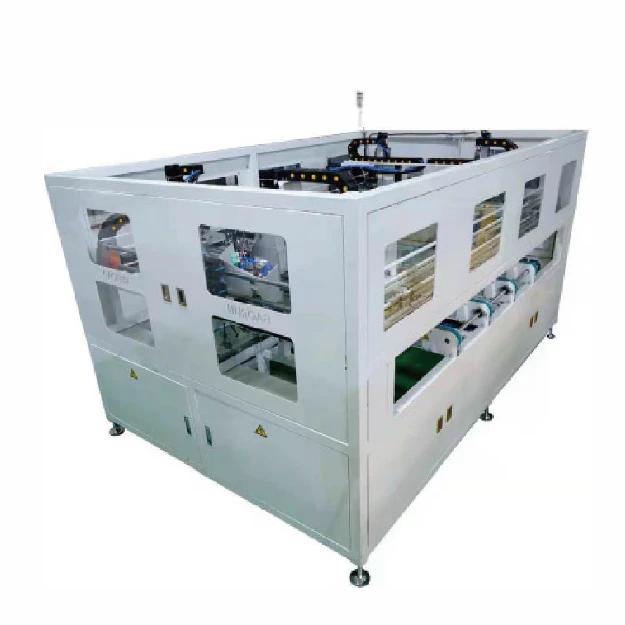

Peiriant tapio 4.Automatic

Symudwch yr ochr hir ymlaen i'r peiriant glynu tâp awtomatig, ei ailosod yn y peiriant, a gludo'r tâp yn y safle dynodedig ar y gydran.
Mae peiriant gludo tâp awtomatig yn disodli llafur llaw, gan arbed costau llafur
1. Mae tu allan y peiriant yn ffrâm integredig, sy'n brydferth.
2. Trawsyriant rheoli trosi amlder modur safonol.
Pan fydd y gydran yn cael ei throsglwyddo i'r safle cywir, bydd y silindr yn sythu ac yn gosod ei safle

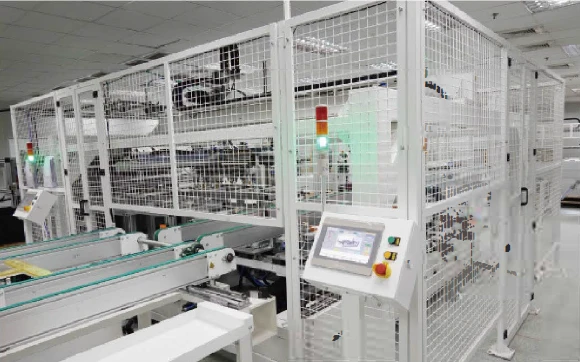

Fframio 5.Automatic

1. Mae moduron servo cywir yn symud cydrannau i swyddi penodol ar gyfer fframio heb fod angen gweithredu â llaw
2. Mae 12 pâr o gwpanau sugno yn sicrhau bod y gwydr yn cael ei sugno'n sefydlog ar y peiriant wrth fframio
Pan fydd y cydrannau yn y sefyllfa gywir a'r ffrâm yn barod, bydd y silindr yn cael ei sythu a'i glampio. Bydd y modur servo yn cael ei osod gyda ffrâm ar yr un pryd.
3. Dull cludo: cludwr gwregys cydamserol.
4. Gellir addasu'r hyd a'r lled yn ôl maint y modiwl, gan ddefnyddio gosodiadau cloi cyflym ar gyfer addasiad cyflym i gwrdd â gwahanol fodiwlau.
5. Modd rheoli: rheolaeth modur + gyriant servo.
6. Dull gweithredu: awtomatig/llaw.

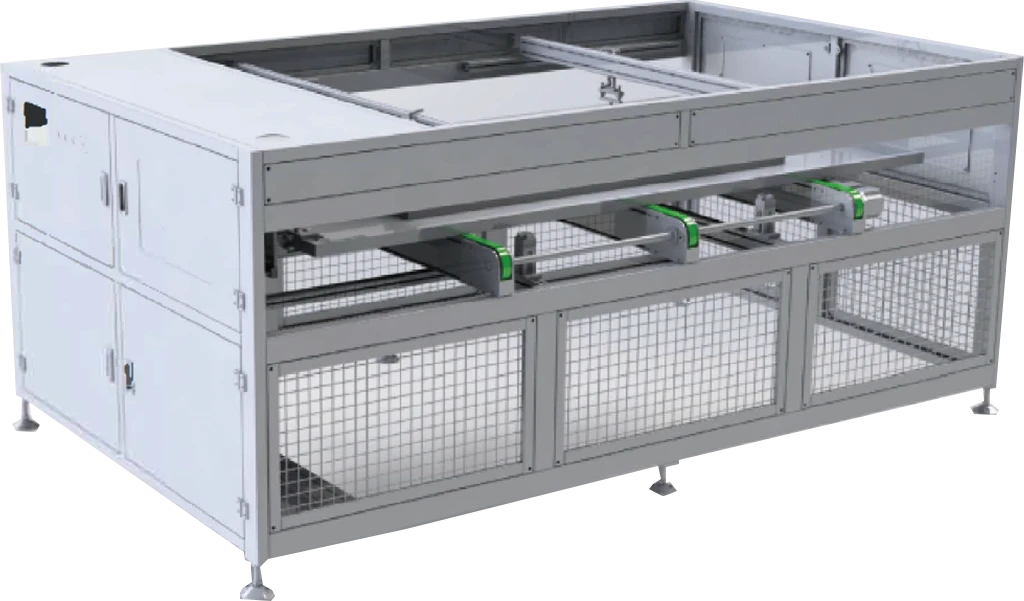

6.IV peiriant profi

1. Ar ôl i ochr hir y gydran fynd i mewn i'r offer a chael ei sythu y tu mewn i'r peiriant, mae'r foltedd uchel gofynnol yn cael ei gyflenwi i'r gydran i brofi ei statws inswleiddio
2. Ar ôl pweru ymlaen o fewn yr amser penodedig, allbwn y gydran i EL i'w harchwilio
3. Pan osodir y gydran yn y safle cywir, caiff y silindr ei addasu a'i osod yn ei le, caiff y cysylltiad daear ei reoli i'w bweru, ac mae'r foltedd gwrthsefyll yn cael ei brofi'n awtomatig ar ôl ei seilio.
4. modur safonol rheoli cyflymder amrywiol cyflymder amrywiol

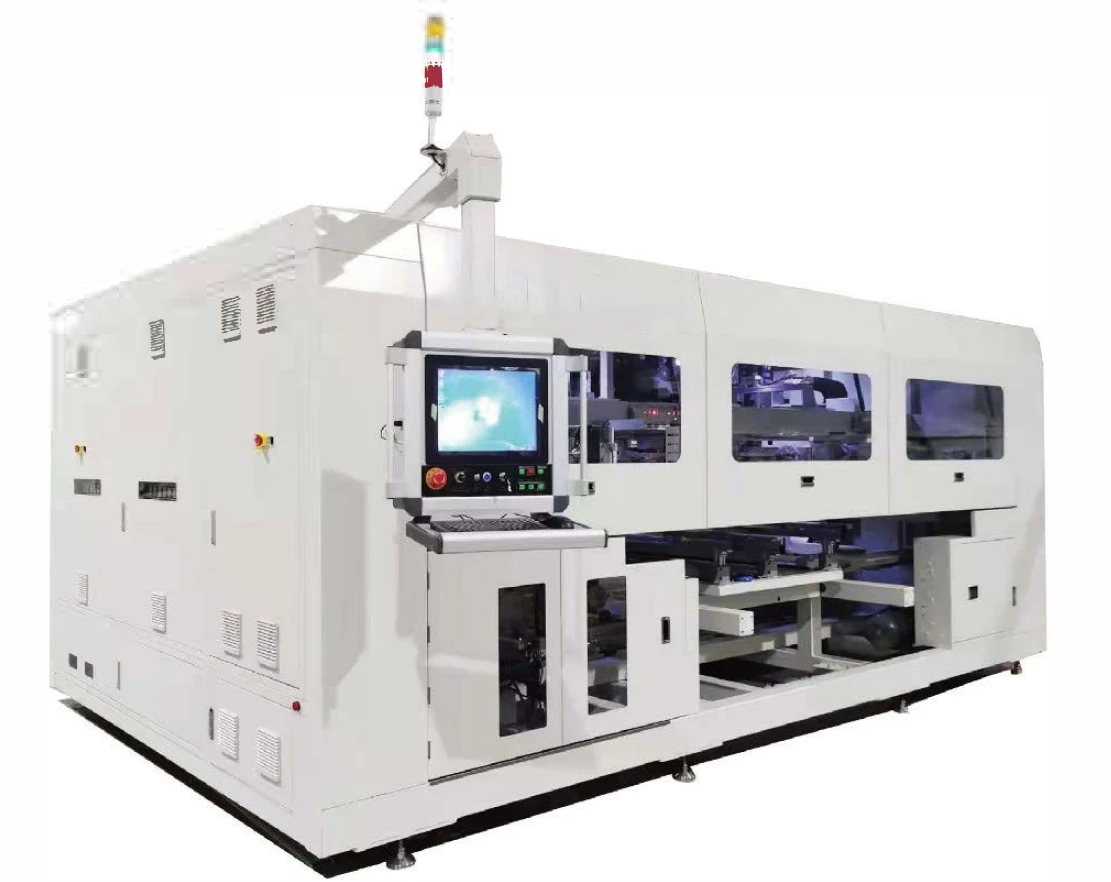

Peiriant weldio 7.Busbar

Swyddogaeth offer:

Ymestyn, cywiro, torri, plygu, a gosod y pen, y gynffon a'r bariau bysiau canol yn gywir, a defnyddio'r llaw codi i berfformio graddnodi eilaidd ar y llinyn ar y modiwl. Mae'r gwifrau ym mhen a chynffon y llinyn yn cael eu sodro ynghyd â'r bariau bysiau ar yr un pryd a'u trosglwyddo i'r weithfan nesaf. Mae'r peiriant hwn yn ddewisol gyda swyddogaeth crafu paent du, swyddogaeth canfod post sodro, a swyddogaeth dyrnu bar bws.

8. OFFER ARALL

I ddysgu mwy am wybodaeth ddyfais arall, os gwelwch yn ddacysylltwch â niam y cynnwys cynnyrch diweddaraf a phrisiau
Byddwn yn dylunio cynllun llinell gynhyrchu addas yn seiliedig ar eich anghenion

Pam Dewis Edobo Solar?

Atebion Cynhwysfawr:Mae Edobo Solar yn darparu ystod lawn o offer llinell gynhyrchu paneli solar, o llinynnau celloedd i lamineiddio a phrofi modiwlau.

Technoleg Uwch:Mae ein llinellau cynhyrchu yn cynnwys y datblygiadau diweddaraf mewn awtomeiddio a rheoli ansawdd, gan sicrhau effeithlonrwydd uchel ac ansawdd paneli o'r radd flaenaf.

Wedi'i deilwra i'ch anghenion:Rydym yn dylunio llinellau cynhyrchu wedi'u haddasu i gyd-fynd â'ch gofynion penodol, gan sicrhau y gallwch chi gyflawni'ch nodau cynhyrchu yn rhwydd.

Cefnogaeth Arbenigol:Gyda blynyddoedd o brofiad yn y diwydiant solar, mae Edobo Solar yn cynnig cefnogaeth arbenigol o gynllunio i osod a thu hwnt.

Mae Cwmni Edobo yn arweinydd wrth greu llinellau cynhyrchu paneli solar. Gyda 15 mlynedd o arbenigedd ymchwil a datblygu, rydym wedi arloesi gyda thechnolegau a phrosesau blaengar i warantu llinellau cynhyrchu effeithlon iawn o'r ansawdd uchaf. Mae ein tîm medrus yn ymroddedig i gynnig atebion arloesol ar gyfer y sector ynni solar, gan alluogi ein cwsmeriaid i gyrraedd targedau cynhyrchu o 100MW, 300MW, neu 500MW, a thrwy hynny gynhyrchu elw sylweddol.
