Swyddogaeth a Chyflwyniad

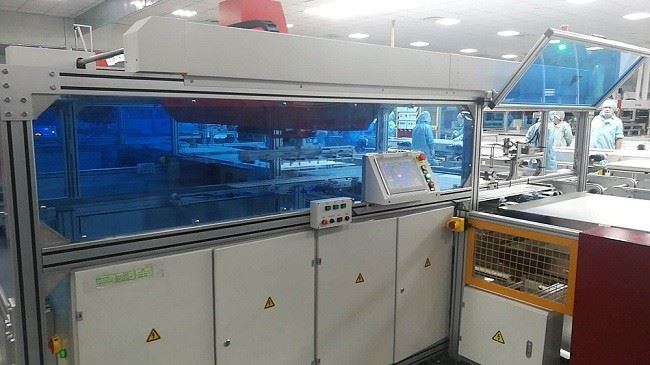

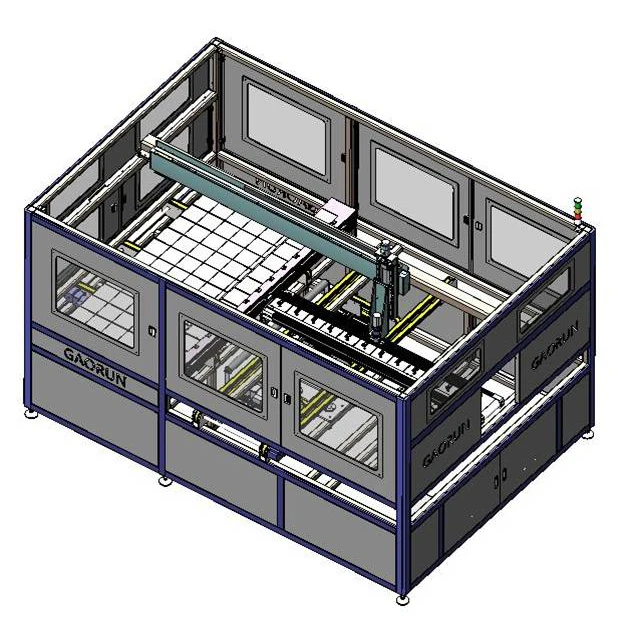

Mae peiriant gosod awtomatig gydag ymyl hir ymlaen, yn un-i-un yn cyfateb i beiriant llinynnol awtomatig. Mae ymyl hir y llinyn gell yn gyfochrog ag ymyl hir y modiwl. Gellir defnyddio'r peiriant gyda system gosod set sengl ar gyfer gosod modiwl 96, 72 a 60 a chael rheoleiddio peiriannau.
1.Receiving cell llinyn y gell llinyn awtomatig. Dewis y llinyn gell i'r mecanwaith rheoleiddio. Parhau i reoleiddio'r gell llinyn.
2.Receiving gwydr a deunydd EVA o'r llinell gynhyrchu. Parhau i reoleiddio'r gell llinyn.
3.Picking i fyny y llinyn gell o'r mecanwaith rheoleiddio. Rhoi'r llinyn gell i'r EVA yn ôl yr electrod positif a negyddol. Cyfleu'r modiwl ar ôl gorffen pob cam.
4. Gall y gell llinyn gyflawni lleoli gweledol, lleoli ffibr optegol a lleoli mecanyddol.
Prif Baramedr
Fformat y modiwl:(1400-2600)mm*(800-1100)mm
Amser beicio: mae amser y llinyn gyda modiwl 10 neu 12 yn llai na 15 s/amser o
llinyn gyda 6 modiwl yn llai na 10 s
Capasiti mwyaf: 2400 / awr
Pwysau: 400 kg
Pŵer graddedig: 4.5 kw
Pwysedd:0.6-0.8 MPa
Fformat cysylltiad: Φ12
Dimensiwn (LXWXH): 3500mm * 2500mm * 2200mm
Mantais
1.Mae'r peiriant yn defnyddio gwregys a gwialen sgriw sy'n cael eu gyrru gan servo motor ar gyfer trawsyrru, a'u harwain gan reilffordd llinol, gyda manteision megis lleoliad manwl gywir, rhedeg sefydlog a chyflymder uchel.
Mae plât 2.Suction wedi'i wneud o polywrethan gan adael dim marc ar linyn gell ar ôl sugno.
3. Mae'r peiriant wedi'i gyfarparu â phŵer-off ac amddiffyn aer-off.
4.Mae'r peiriant yn llawn-awtomatig sy'n gofyn am unrhyw ymyrraeth ddynol.
5.Lleoli trachywiredd y llinyn gell yw ±0.3 mm.
6.Six llinynnau cell gydag egwyl rhwng 1 ~ 10 mm.
7. Dimensiwn y llinyn gell yw 125/156,6 ~ 12 pcs.
8.Prif fwsbar gyda 2 busbar/3 busbar/4 busbar/5 busbar.
|
