Llinell Gynhyrchu Panel Solar Cyfansoddiad llinell gynhyrchu panel solar 100MW:

100MW solar panel production line composition:

Cyfansoddiad llinell gynhyrchu panel solar 100MW:

Manyleb llinell gynhyrchu:
1. llinell gynhyrchu modiwl 100MW (1).
2. Curiad: Llai na neu'n hafal i 45 eiliad/bloc.
3. Y math o banel a gynhyrchir: panel solar confensiynol celloedd llawn/hanner-gelloedd.
4. Maint celloedd solar: 166-210mm.
5. Maint y panel solar: L(1956~2300mm) x W(990~1200mm) x T(25~45mm).
6. math rhuban solar: rhuban weldio fflat;

Trosolwg llinell gynhyrchu:

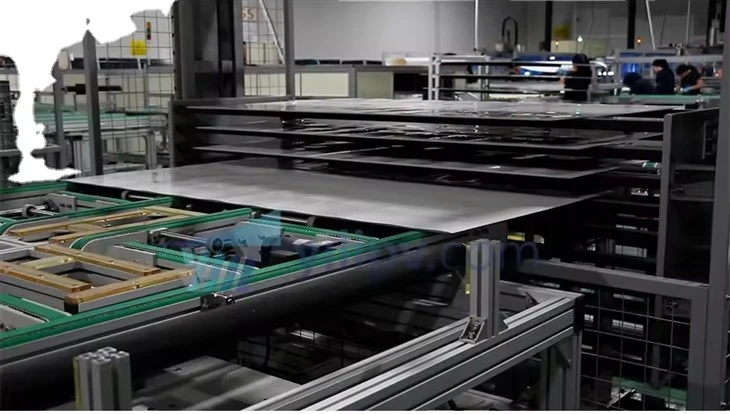

Cyn y lamineiddio: man llwytho gwydr, ardal lwytho EVA, cysodi, ardal sodro bysiau, EVA a man llwytho backplane, ardal archwilio ac atgyweirio EL/VI cyn-haen, pentwr (proses storio cydran llinell gynhyrchu), system gludo
Ar ôl lamineiddio: ardal trimio a gludo a fframio, ardal weldio a gludo blychau cyffordd, llinell halltu, ardal glanhau a phrofi, ardal binio, system gludo

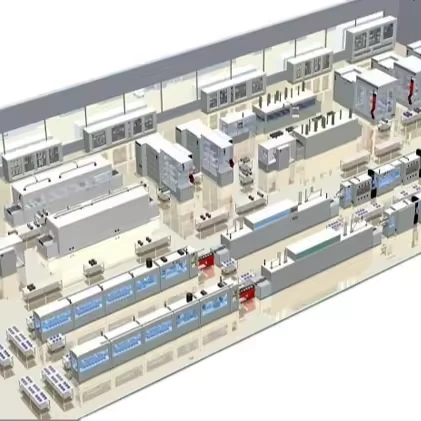

100MW solar panel production line composition:

Swyddogaeth y prif beiriannau

Nac ydw.	Enw offer	Disgrifiad
1	Llinyn cell awtomatig	Llinyn cell awtomatig i weldio celloedd solar o 5, 6, 9, 10, 11, 12 bb yn llinyn celloedd solar yn awtomatig mewn cysylltiad cyfres yn ôl y paramedrau gosod.
2	Peiriant torri a gosod EVA awtomatig	Mae peiriant torri a gosod EVA awtomatig yn cynnwys cludwr trawsyrru gwydr, mecanwaith lleoli, torri awtomatig a mecanwaith dyrnu a gosod awtomatig, ac ati.
3	Laminydd	Defnyddir laminator ar gyfer lamineiddio paneli solar.
4	Peiriant fframio	Defnyddir peiriant fframio ar gyfer fframio'r modiwl PV yn awtomatig.
5	Trolis llinell gynhyrchu paneli solar	Defnyddir trolïau o linell gynhyrchu paneli solar ar gyfer cludo Gwydr / Modiwlau / Panel ar wahanol gamau cynhyrchu.
6	IV profwr	Defnyddir profwr IV yn bennaf i brofi a chofnodi paramedrau perfformiad modiwl celloedd solar.
